二陸技 2025年7月 無線工学B B-3

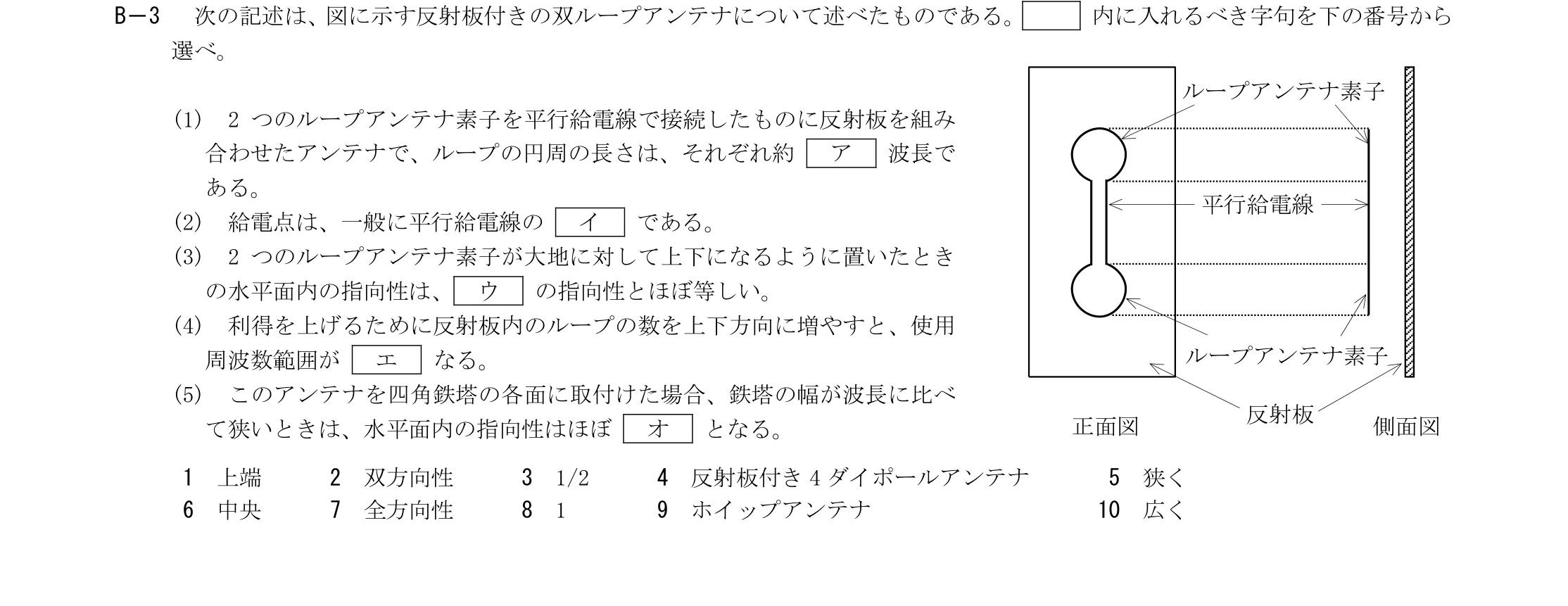

次の記述は、図に示す反射板付きの双ループアンテナについて述べたものである。 内に入れるべき字句を下の番号から 選べ。 (1) 2 つのループアンテナ素子を平行給電線で接続したものに反射板を組み 合わせたアンテナで、ループの円周の長さは、それぞれ約 ア 波長で ある。 (2) 給電点は、一般に平行給電線の イ である。 (3) 2 つのループアンテナ素子が大地に対して上下になるように置いたとき の水平面内の指向性は、 ウ の指向性とほぼ等しい。 (4) 利得を上げるために反射板内のループの数を上下方向に増やすと、使用 周波数範囲が エ なる。 (5) このアンテナを四角鉄塔の各面に取付けた場合、鉄塔の幅が波長に比べ て狭いときは、水平面内の指向性はほぼ オ となる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1上端2双方向性31/24反射板付き4 ダイポールアンテナ5狭く6中央7全方向性819ホイップアンテナ10広く
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「アンテナ理論 › 特殊アンテナ(八木・ループ・反射板付き等)」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学B B問題（240問・48試験期）を母数として、小分類「特殊アンテナ(八木・ループ・反射板付き等)」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学B B問題）
- 240問中 25問（10.4%）
- 出題された試験期
- 48期中 25期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学B B-3
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-b.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-b-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
