2026年1月無線工学の基礎
A-17

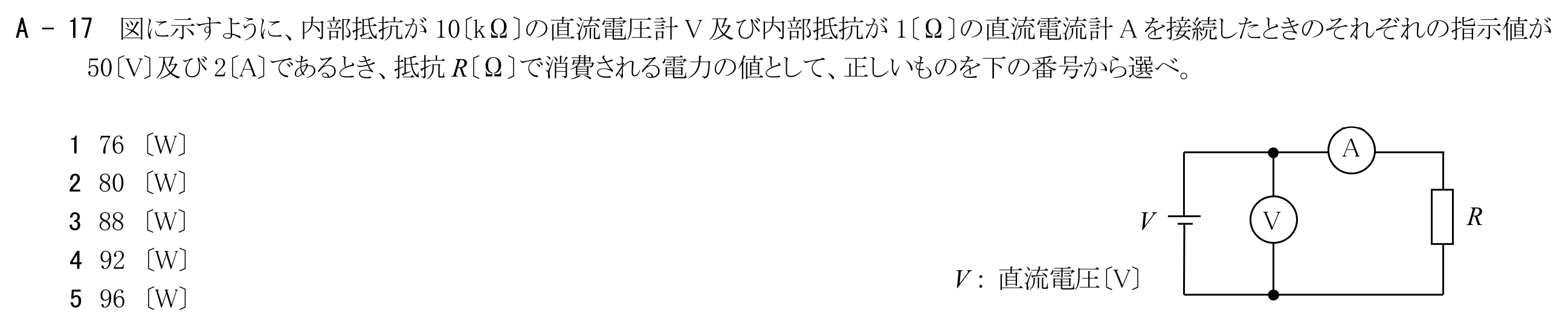

次の記述は、指示電気計器の一般的な特徴について述べたものである。このうち誤っているものを下の番号から選べ。
この問題で問われるポイント
論点は「計測」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「誤っているもの」を1つ選ぶ設問です。
同じ論点の関連問題
- 次の記述は、オシロスコープ法によるAM(A3E)送信機の変調度の測定について述べたものである。 内に入れるべき字句を下の番号から選べ。(1)図1の構成例において、送信機の変調入力をア波として、その周波数及びレベルが規定の値となるように低周波発振器の出力電圧等を調整し、送信機から振幅変調波を出力する。(2)次に、適当な強度の振幅変調波を測定用負荷を介してオシロスコープのイ軸に加え、オシロスコープの掃引周波数及びウを調整すると、図エに示すような波形が表示される。この波形のbとaの比(b/a)の値が1/4のときの振幅変調波の変調度は、オである。無線工学A 問3
- 次の記述は、図に示すCM形電力計の原理について述べたものである。 内に入れるべき字句を下の番号から選べ。(1)CM形電力計は、ア高周波電力計の一種であり、主同軸線路の内部導体の近くに副同軸線路の内部導体を配置し、副同軸線路の両端に熱電対形電流計を接続したものである。(2)副同軸線路には、その内部導体と主同軸線路の内部導体との間のイによって主同軸線路の電圧に比例する電流が流れ、また、副同軸線路の内部導体と主同軸線路の内部導体との間のウによって主同軸線路に流れる電流に比例する電流が流れる。(3)CM形電力計を構成する素子などが電気的に一定の条件を満足するようにしてあれば、熱電対形電流計の指示は、副同軸線路に流れる電流のエに比例するので、その指示値から負荷への入射波電力及び負荷からのオ電力の測定ができる。無線工学A 問4
- 次の記述は、一般的に用いられる測定器と測定項目について述べたものである。 内に入れるべき最も適している字句を下の番号から選べ。(1)電池や熱電対の起電力の測定に用いられるのは、アである。(2)商用周波数（50Hz/60Hz）の電流の測定に用いられるのは、イである。(3)コイルのインダクタンスや分布容量の測定に用いられるのは、ウである。(4)交流電圧の波形観測に用いられるのは、エである。(5)マイクロ波の電力測定に用いられるのは、オである。無線工学の基礎 問5
- 次の記述は、マジックTによるインピーダンスの測定について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、測定器相互間の整合はとれているものとし、接続部からの反射は無視できるものとする。なお、同じ記号の 内には、同じ字句が入るものとする。(1)図において、開口1及び2に任意のインピーダンスを接続して、開口3からマイクロ波を入力すると、等分されて開口1及び2へ進むが、両開口からの反射波があると、開口4へ出力される。その大きさは、開口1及び2からの反射波の大きさのアである。(2)未知のインピーダンスを測定するには、開口1に標準可変インピーダンス、開口2に被測定インピーダンス、開口3に高周波発振器及び開口4にイを接続し、標準可変インピーダンスを加減してイへの出力がウになるようにする。このときの標準可変インピーダンスの値が被測定インピーダンスの値である。(3)標準可変インピーダンスに換えてエを接続し、被測定インピーダンスからの反射電力を測定して、その値から計算により被測定インピーダンスのオを求めることもできる。無線工学B 問5
