二陸技 2025年7月 無線工学の基礎 A-17

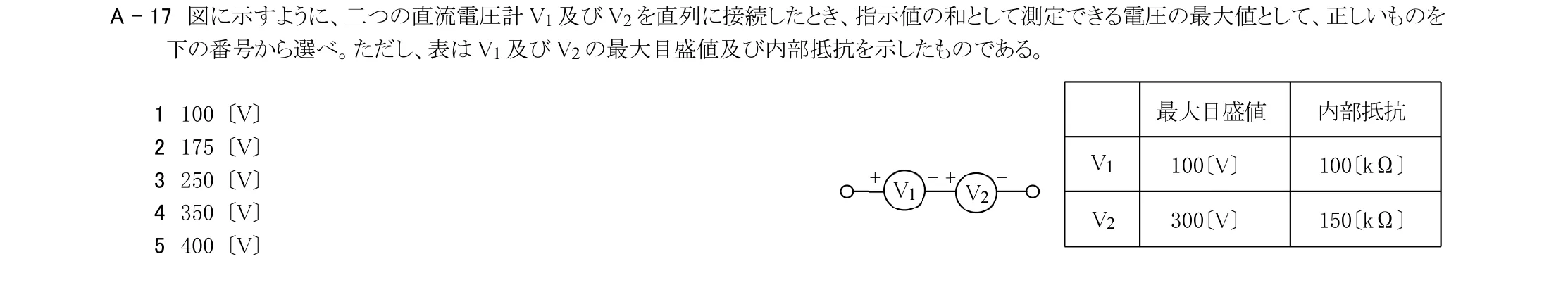

図に示すように、二つの直流電圧計V1 及びV2 を直列に接続したとき、指示値の和として測定できる電圧の最大値として、正しいものを 下の番号から選べ。ただし、表はV1 及びV2 の最大目盛値及び内部抵抗を示したものである。
この問題で問われるポイント
論点は「直流回路 › オーム・キルヒホッフの法則」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「オーム・キルヒホッフの法則」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 63問（6.6%）
- 出題された試験期
- 48期中 41期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学の基礎 A-17
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2025年1月期無線工学の基礎 A-19図に示す回路の端子a とc を電流測定の端子として、また、端子b とc を電圧測定の端子として用いるとき、測定可能な最大電流値Im及 び最大電圧値Vmとして、正しい組合せを下の番号から選べ。ただし、直流電流計A の最大目盛値及び内部抵抗をそれぞれ1〔mA〕及び 100〔Ω〕とする。 Im Vm
- 2024年7月期無線工学の基礎 B-2次の記述は、図1 に示す回路において、スイッチSW を接(ON)にしたときに抵抗R0に流れる電流I0を求める手順について述べたもので ある。 内に入れるべき字句を下の番号から選べ。ただし、直流電源の内部抵抗はないものとする。 (1) SW を断(OFF)にしたとき、端子ab から電源側を見た合成抵抗Rabは、Rab = ア 〔Ω〕である。 (2) SW を断(OFF)にしたとき、端子ab 間の電圧は、図2 の電圧V である。 図2 の回路に流れる電流I は、I = イ 〔A〕である。 したがって、V は次式で表される。 V = ウ 〔V〕 (3) よって、I0は次式で表される。 I0 ＝ V/(Rab ＋ エ ) ＝ オ 〔A〕
