二陸技 2026年7月 無線工学の基礎 B-2

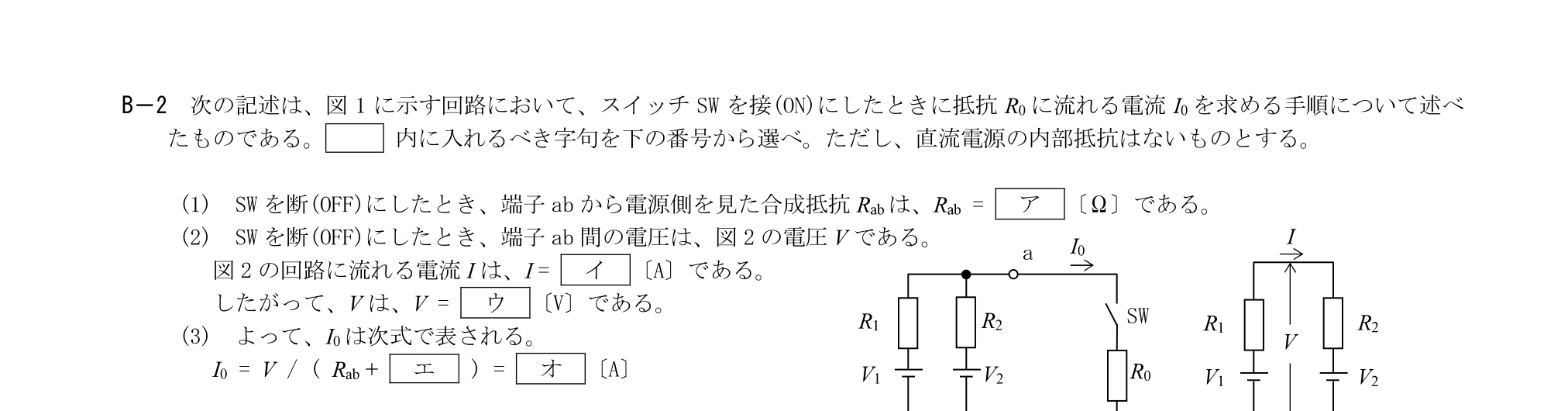

次の記述は、図1に示す回路において、スイッチSWを接(ON)にしたときに抵抗R0に流れる電流I0を求める手順について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、直流電源の内部抵抗はないものとする。(1)SWを断(OFF)にしたとき、端子abから電源側を見た合成抵抗Rabは、Rab＝ア〔Ω〕である。(2)SWを断(OFF)にしたとき、端子ab間の電圧は、図2の電圧Vである。図2の回路に流れる電流Iは、I＝イ〔A〕である。したがって、Vは、V＝ウ〔V〕である。(3)よって、I0は次式で表される。I0＝V/(Rab＋エ)＝オ〔A〕
選択肢（各空欄はこの中から1つずつ選ぶ）
12213124750.256375811921100.5
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。
