二陸技 2026年1月 無線工学B B-2

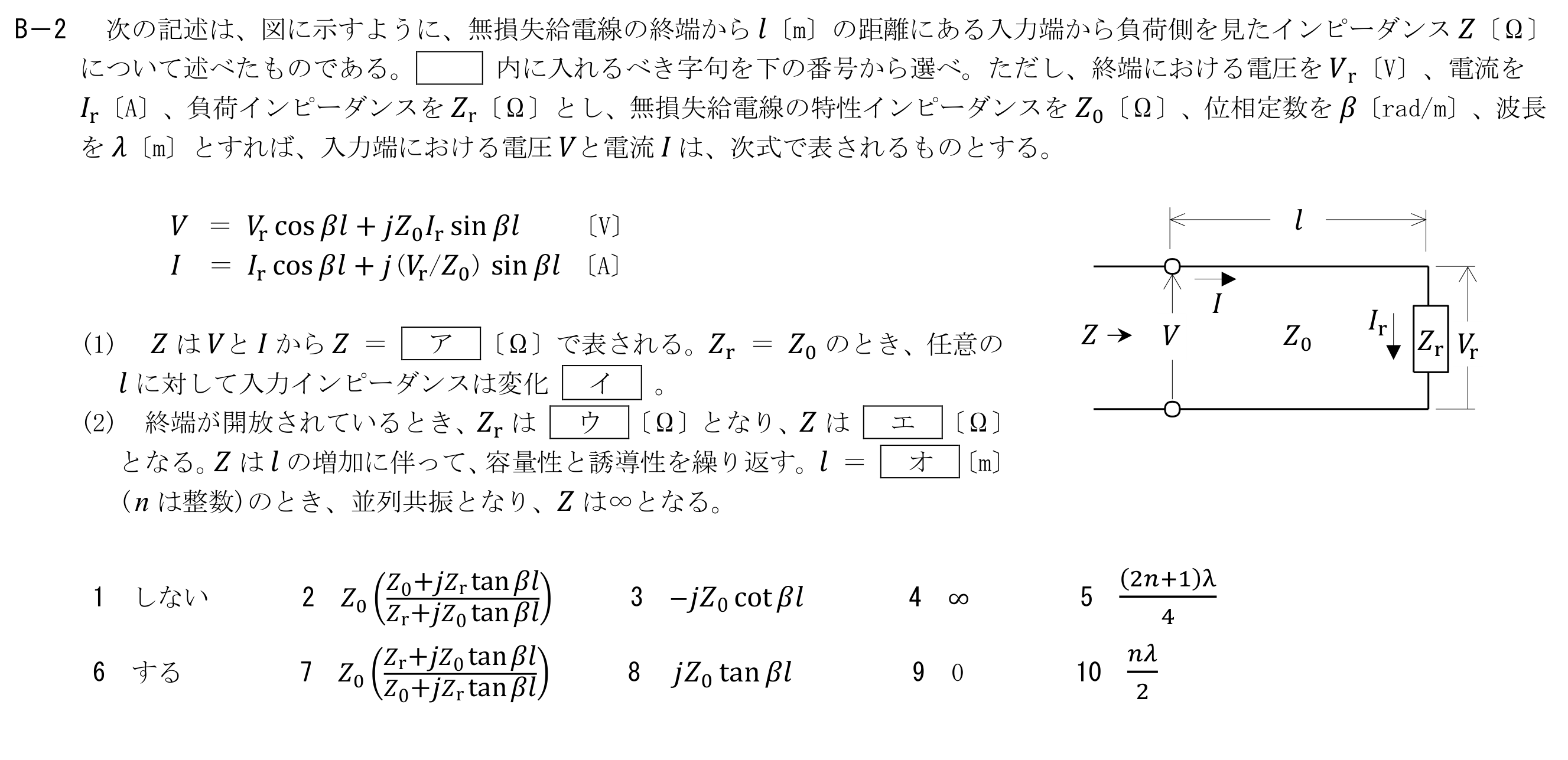

次の記述は、図に示すように、無損失給電線の終端からl〔m〕の距離にある入力端から負荷側を見たインピーダンスZ〔Ω〕について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、終端における電圧をVr〔V〕、電流をIr〔A〕、負荷インピーダンスをZr〔Ω〕とし、無損失給電線の特性インピーダンスをZ0〔Ω〕、位相定数をβ〔rad/m〕、波長をλ〔m〕とすれば、入力端における電圧Vと電流Iは、次式で表されるものとする。V＝Vr cosβl＋jZ0Ir sinβl〔V〕 I＝Ir cosβl＋j(Vr/Z0) sinβl〔A〕(1)ZはVとIからZ＝ア〔Ω〕で表される。Zr＝Z0のとき、任意のlに対して入力インピーダンスは変化イ。(2)終端が開放されているとき、Zrはウ〔Ω〕となり、Zはエ〔Ω〕となる。Zはlの増加に伴って、容量性と誘導性を繰り返す。l＝オ〔m〕(nは整数)のとき、並列共振となり、Zは∞となる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1しない2Z0(Z0+jZr tanβl)/(Zr+jZ0 tanβl)3-jZ0 cotβl4∞5(2n+1)λ/46する7Z0(Zr+jZ0 tanβl)/(Z0+jZr tanβl)8jZ0 tanβl9010nλ/2
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「導波管・給電線」です。 用語や制度・原理を正確に理解できているかがポイントです。
