次の記述は、基本的な八木・宇田アンテナについて述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、波長をλ〔m〕とする。(1)放射器として半波長ダイポールアンテナ又はアが用いられ、反射器は1本、導波器は利得を上げるために複数本用いられることが多い。(2)三素子のときには、素子の長さは、反射器が最も長く、イが最も短い。(3)放射器と反射器の間隔をウ〔m〕程度にして用いる。(4)素子の太さを太くすると、帯域幅がややエなる。(5)放射される電波が水平偏波のとき、水平面内の指向性はオである。
選択肢（各空欄はこの中から1つずつ選ぶ）
1水平ビームアンテナ2放射器3λ/44狭く5単一指向性6折返し半波長ダイポールアンテナ7導波器8λ/29広く10全方向性
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「アンテナ」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学Bアンテナ
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年7月期無線工学B B-1次の記述は、自由空間において、半波長ダイポールアンテナの最大放射方向における電界強度を求める方法について述べたものである。 内に入れるべき字句を下の番号から選べ。(1)半波長ダイポールアンテナの実効長をle〔m〕、給電点の電流をI0〔A〕及び波長をλ〔m〕とすれば、アンテナの最大放射方向における距離d〔m〕の点の電界強度Eは、次式で表される。E＝ア〔V/m〕(2)半波長ダイポールアンテナの実効長leは、次式で表される。le＝イ〔m〕(3)アンテナからの放射電力をPt〔W〕、放射抵抗をRr〔Ω〕とすれば、給電点の電流I0は、次式で表される。I0＝ウ〔A〕(4)式①に式②及び③を代入すると、Eは、次式で表される。E＝エ〔V/m〕(5)式④のRrに半波長ダイポールアンテナの放射抵抗の値を代入すると、Eは、次式で表される。E≒オ〔V/m〕

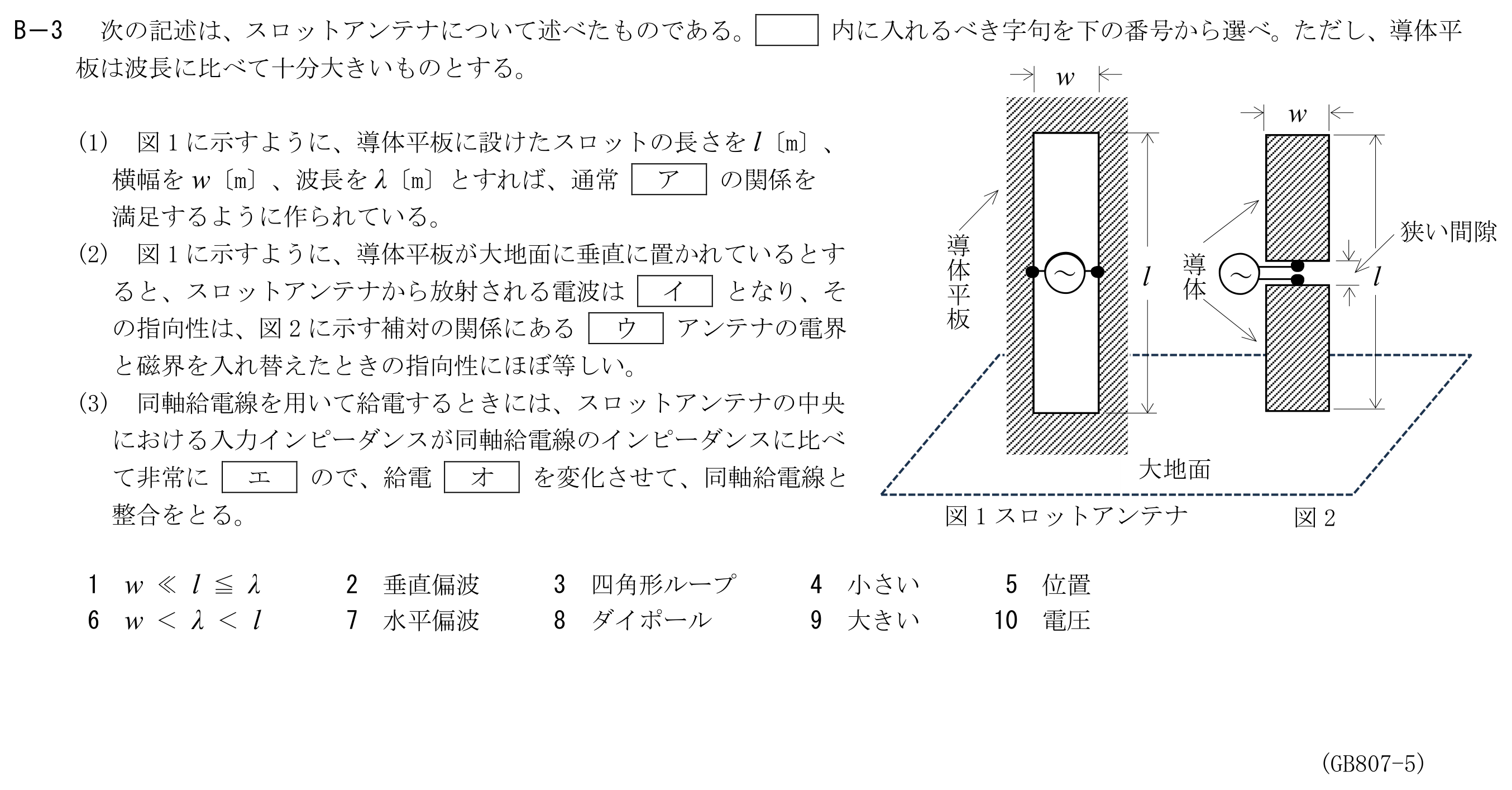

- 2026年7月期無線工学B B-3次の記述は、スロットアンテナについて述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、導体平板は波長に比べて十分大きいものとする。(1)図1に示すように、導体平板に設けたスロットの長さをl〔m〕、横幅をw〔m〕、波長をλ〔m〕とすれば、通常アの関係を満足するように作られている。(2)図1に示すように、導体平板が大地面に垂直に置かれているとすると、スロットアンテナから放射される電波はイとなり、その指向性は、図2に示す補対の関係にあるウアンテナの電界と磁界を入れ替えたときの指向性にほぼ等しい。(3)同軸給電線を用いて給電するときには、スロットアンテナの中央における入力インピーダンスが同軸給電線のインピーダンスに比べて非常にエので、給電オを変化させて、同軸給電線と整合をとる。
