2026年7月無線工学A
A-4

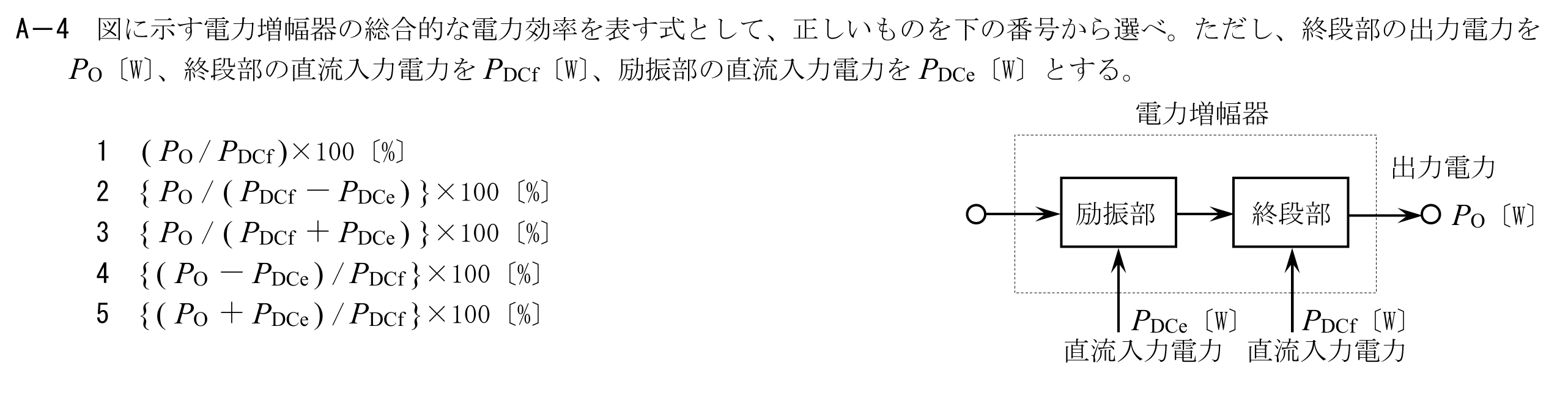

図に示す電力増幅器の総合的な電力効率を表す式として、正しいものを下の番号から選べ。ただし、終段部の出力電力をPO〔W〕、終段部の直流入力電力をPDCf〔W〕、励振部の直流入力電力をPDCe〔W〕とする。
この問題で問われるポイント
論点は「送信機」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
