2026年7月無線工学A
A-6

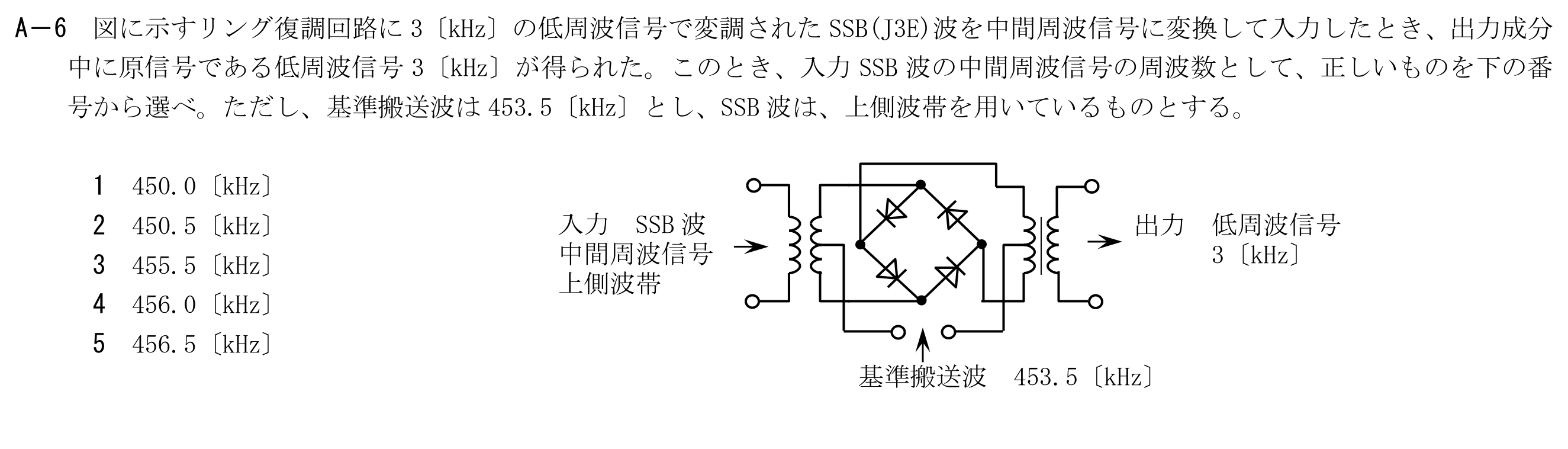

図に示すリング復調回路に3〔kHz〕の低周波信号で変調されたSSB(J3E)波を中間周波信号に変換して入力したとき、出力成分中に原信号である低周波信号3〔kHz〕が得られた。このとき、入力SSB波の中間周波信号の周波数として、正しいものを下の番号から選べ。ただし、基準搬送波は453.5〔kHz〕とし、SSB波は、上側波帯を用いているものとする。
この問題で問われるポイント
論点は「変調・復調」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
