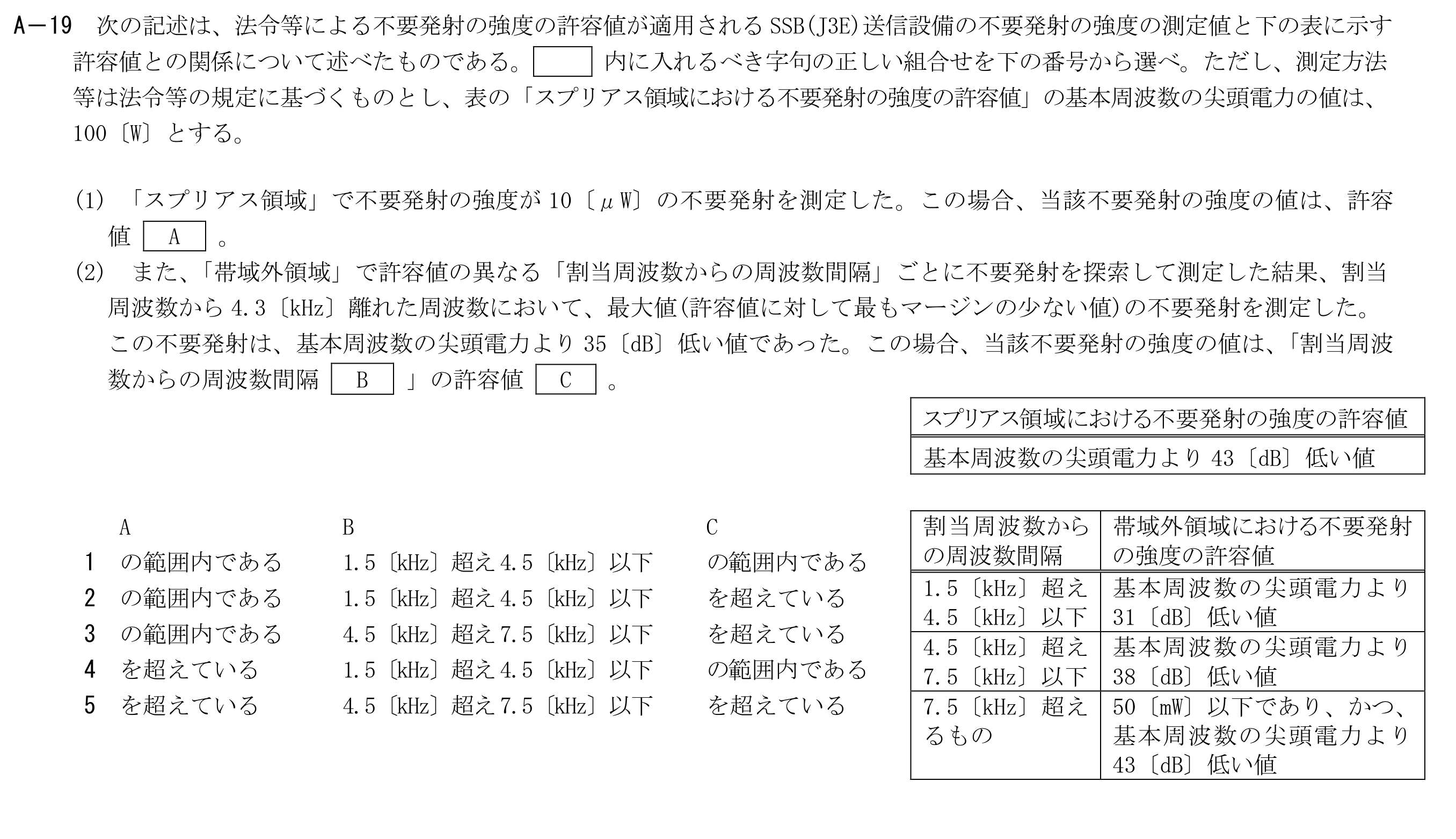

図に示す波高値Emと周期Tがそれぞれ等しい「のこぎり波」(点線表示)と「正弦波」(実線表示)がある。実効値を指示する電圧計で「のこぎり波」を測定したところ、指示値は1〔V〕であった。次に同じ電圧計で「正弦波」を測定したときの予想される指示値として、正しいものを下の番号から選べ。ただし、「のこぎり波」の実効値は、Em/√3〔V〕である。また、電圧計の誤差はないものとする。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
