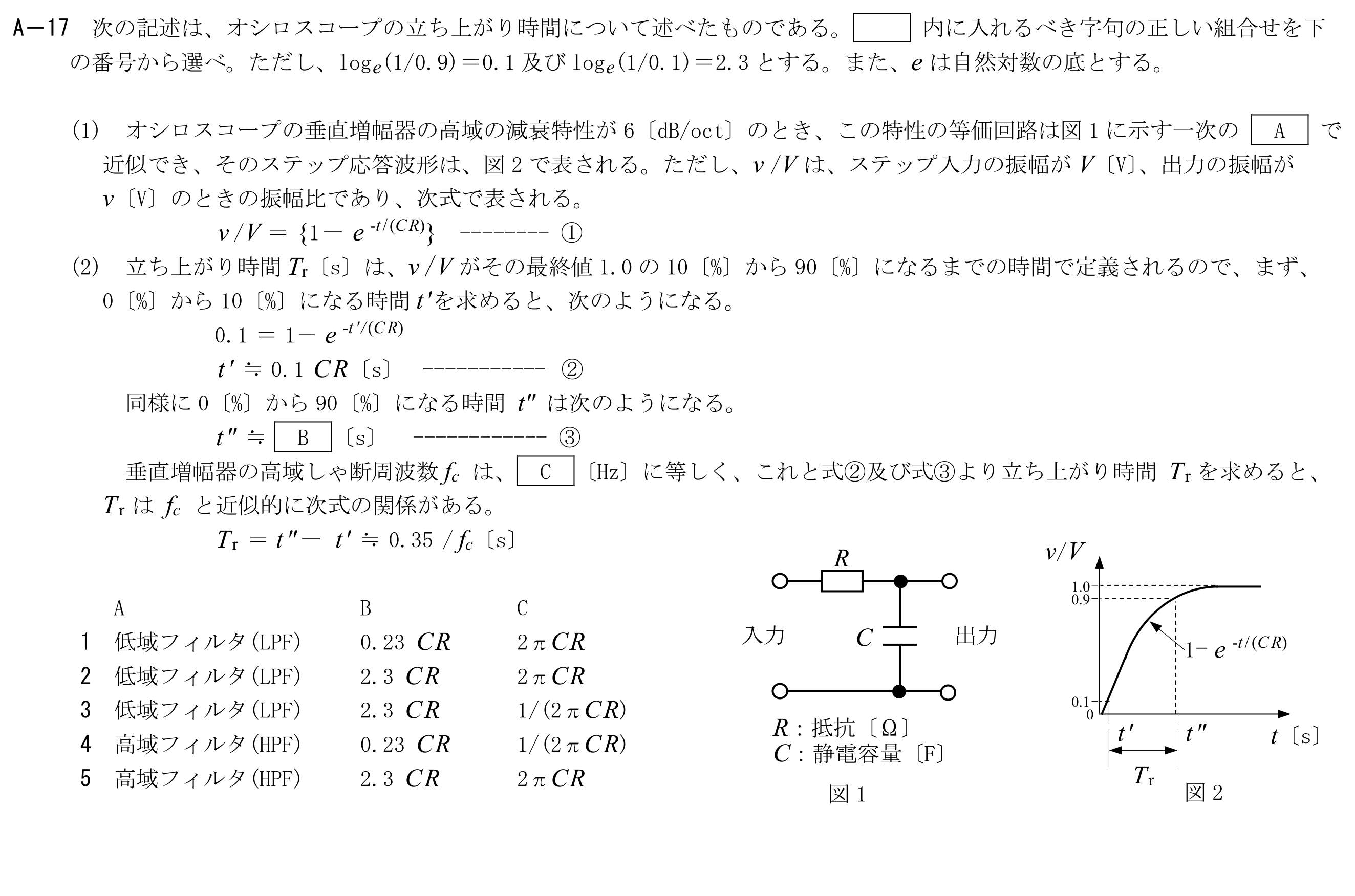

A-17

次の記述は、オシロスコープの立ち上がり時間について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、loge(1/0.9)＝0.1及びloge(1/0.1)＝2.3とする。また、eは自然対数の底とする。(1)オシロスコープの垂直増幅器の高域の減衰特性が6〔dB/oct〕のとき、この特性の等価回路は図1に示す一次のAで近似でき、そのステップ応答波形は、図2で表される。ただし、v/Vは、ステップ入力の振幅がV〔V〕、出力の振幅がv〔V〕のときの振幅比であり、次式で表される。v/V＝{1－e^(-t/(CR))}(2)立ち上がり時間Tr〔s〕は、v/Vがその最終値1.0の10〔%〕から90〔%〕になるまでの時間で定義されるので、まず、0〔%〕から10〔%〕になる時間t'を求めると、次のようになる。0.1＝1－e^(-t'/(CR))、t'≒0.1CR〔s〕　同様に0〔%〕から90〔%〕になる時間t''は次のようになる。t''≒B〔s〕　垂直増幅器の高域しゃ断周波数fcは、C〔Hz〕に等しく、これと式②及び式③より立ち上がり時間Trを求めると、TrはfcとTr＝t''－t'≒0.35/fc〔s〕の関係がある。
