2026年7月無線工学A
A-18

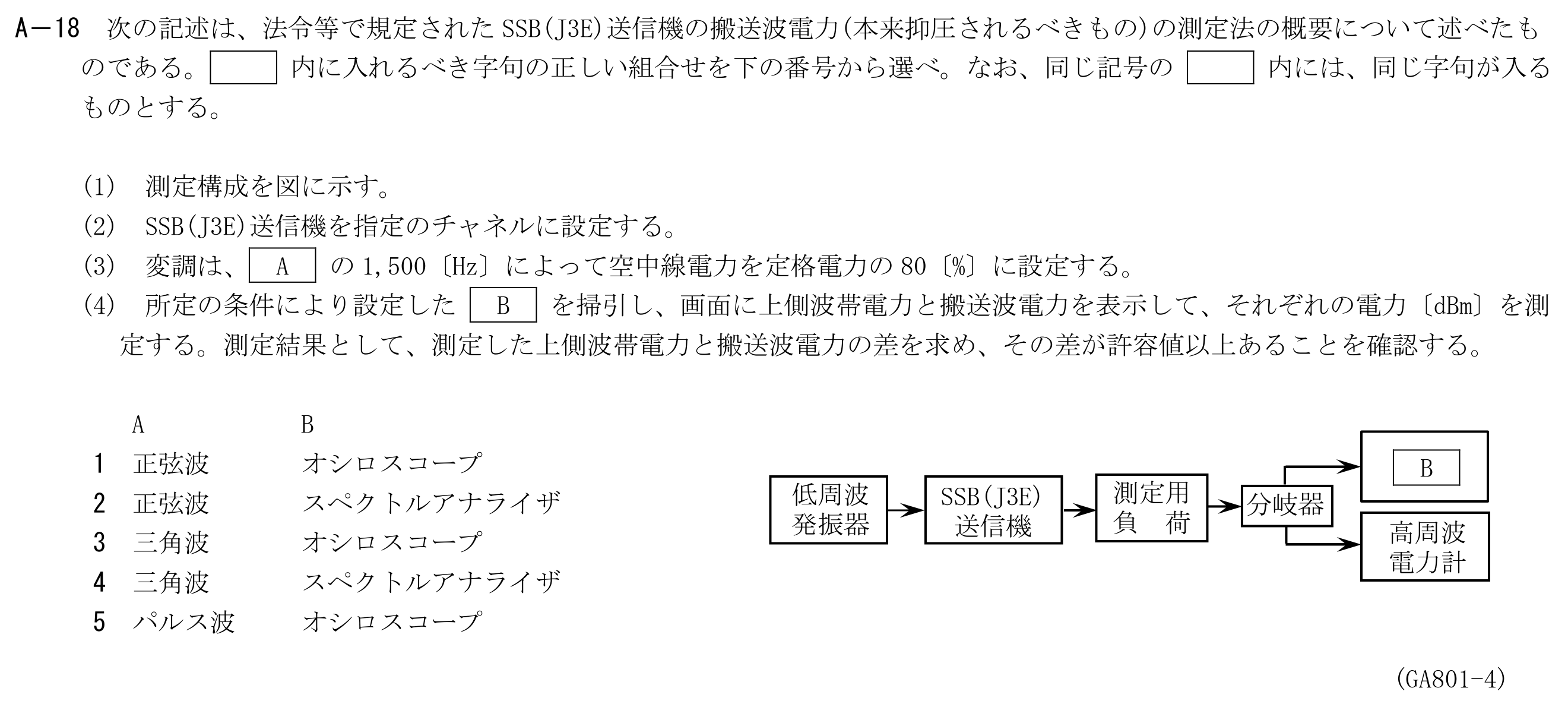

次の記述は、法令等で規定されたSSB(J3E)送信機の搬送波電力(本来抑圧されるべきもの)の測定法の概要について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)測定構成を図に示す。(2)SSB(J3E)送信機を指定のチャネルに設定する。(3)変調は、Aの1,500〔Hz〕によって空中線電力を定格電力の80〔%〕に設定する。(4)所定の条件により設定したBを掃引し、画面に上側波帯電力と搬送波電力を表示して、それぞれの電力〔dBm〕を測定する。測定結果として、測定した上側波帯電力と搬送波電力の差を求め、その差が許容値以上あることを確認する。
この問題で問われるポイント
論点は「測定」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
