二陸技 2026年1月 無線工学A A-17
次の記述は、オシロスコープの立ち上がり時間について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、loge(1/0.9)＝0.1及びloge(1/0.1)＝2.3とする。また、eは自然対数の底とする。(1)オシロスコープの垂直増幅器の高域の減衰特性が6〔dB/oct〕のとき、この特性の等価回路は図1に示す一次のAで近似でき、そのステップ応答波形は、図2で表される。ただし、v/Vは、ステップ入力の振幅がV〔V〕、出力の振幅がv〔V〕のときの振幅比であり、次式で表される。v/V＝{1－e^(-t/(CR))}(2)立ち上がり時間Tr〔s〕は、v/Vがその最終値1.0の10〔%〕から90〔%〕になるまでの時間で定義されるので、まず、0〔%〕から10〔%〕になる時間t'を求めると、次のようになる。0.1＝1－e^(-t'/(CR))、t'≒0.1CR〔s〕 同様に0〔%〕から90〔%〕になる時間t''は次のようになる。t''≒B〔s〕 垂直増幅器の高域しゃ断周波数fcは、C〔Hz〕に等しく、これと式②及び式③より立ち上がり時間Trを求めると、TrはfcとTr＝t''－t'≒0.35/fc〔s〕の関係がある。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年7月期無線工学A A-15伝送速度20〔Mbps〕のデジタル回線のビット誤り率を測定した結果、ビット誤り率が1×10⁻⁸であった。この値は、ビット誤り率の測定を開始してから終了するまでの測定時間内において、平均的にt〔s〕毎に1〔bit〕の誤りが生じていることと等価である。このときのtの値として、最も近いものを下の番号から選べ。ただし、測定時間は、t〔s〕より十分に長いものとする。

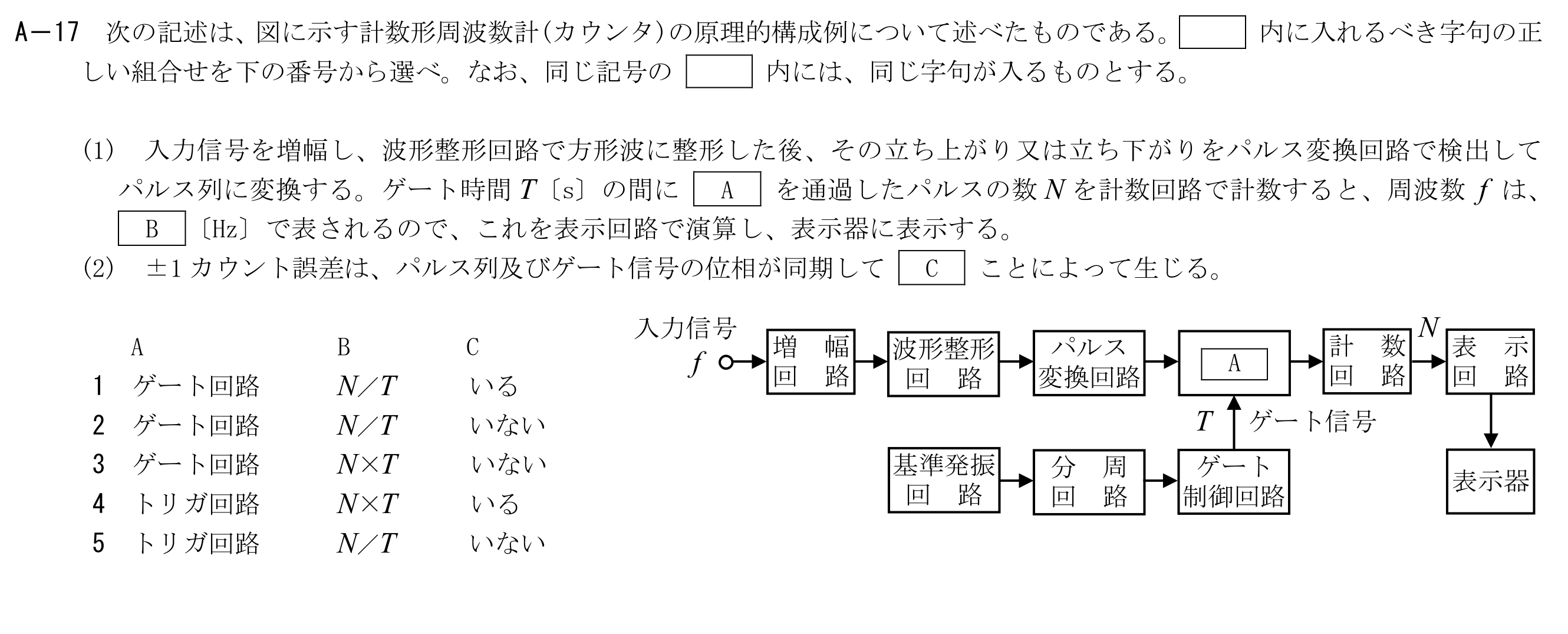

- 2026年7月期無線工学A A-17次の記述は、図に示す計数形周波数計(カウンタ)の原理的構成例について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)入力信号を増幅し、波形整形回路で方形波に整形した後、その立ち上がり又は立ち下がりをパルス変換回路で検出してパルス列に変換する。ゲート時間T〔s〕の間にAを通過したパルスの数Nを計数回路で計数すると、周波数fは、B〔Hz〕で表されるので、これを表示回路で演算し、表示器に表示する。(2)±1カウント誤差は、パルス列及びゲート信号の位相が同期してCことによって生じる。
