二陸技 2026年1月 無線工学A A-19
図に示す波高値Emと周期Tがそれぞれ等しい「のこぎり波」(点線表示)と「正弦波」(実線表示)がある。実効値を指示する電圧計で「のこぎり波」を測定したところ、指示値は1〔V〕であった。次に同じ電圧計で「正弦波」を測定したときの予想される指示値として、正しいものを下の番号から選べ。ただし、「のこぎり波」の実効値は、Em/√3〔V〕である。また、電圧計の誤差はないものとする。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2026年7月期無線工学A A-15伝送速度20〔Mbps〕のデジタル回線のビット誤り率を測定した結果、ビット誤り率が1×10⁻⁸であった。この値は、ビット誤り率の測定を開始してから終了するまでの測定時間内において、平均的にt〔s〕毎に1〔bit〕の誤りが生じていることと等価である。このときのtの値として、最も近いものを下の番号から選べ。ただし、測定時間は、t〔s〕より十分に長いものとする。
- 2026年7月期無線工学A A-17次の記述は、図に示す計数形周波数計(カウンタ)の原理的構成例について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)入力信号を増幅し、波形整形回路で方形波に整形した後、その立ち上がり又は立ち下がりをパルス変換回路で検出してパルス列に変換する。ゲート時間T〔s〕の間にAを通過したパルスの数Nを計数回路で計数すると、周波数fは、B〔Hz〕で表されるので、これを表示回路で演算し、表示器に表示する。(2)±1カウント誤差は、パルス列及びゲート信号の位相が同期してCことによって生じる。
- 2026年7月期無線工学A A-18次の記述は、図に示すデジタルマルチメータの構成例について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。(1)入力変換部は、入力のアナログ信号をAに変換し、A-D変換器に出力する。(2)A-D変換器における入力量と基準量との比較方式には、間接比較及び直接比較方式がある。間接比較方式は、入力量をBしてその波形の傾斜を利用する方式であり、低速であるが高精度の変換が可能である。また、直接比較方式は、入力量と基準量とをCで直接比較する方式であり、高速の変換が可能である。

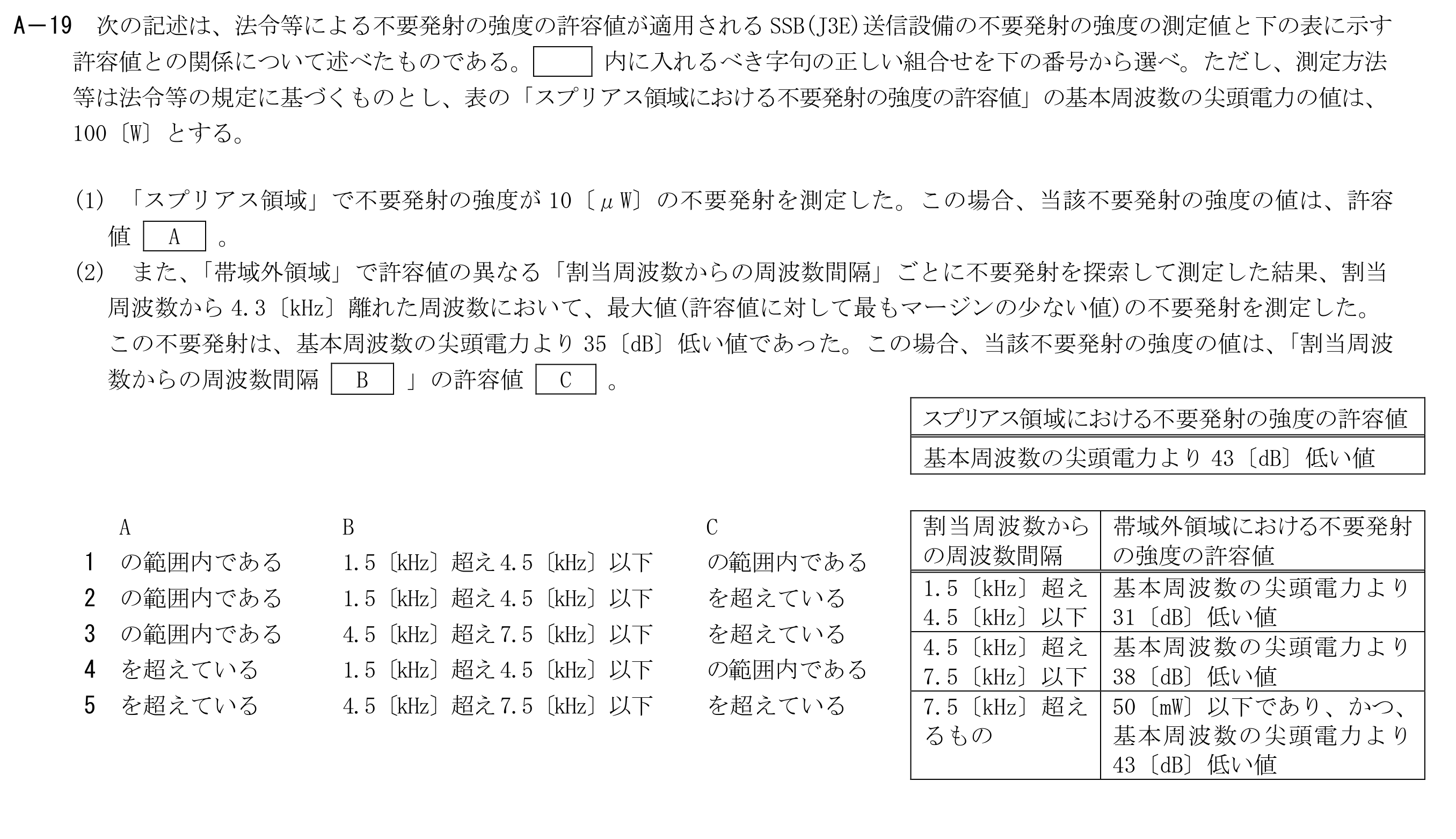

- 2026年7月期無線工学A A-19次の記述は、法令等による不要発射の強度の許容値が適用されるSSB(J3E)送信設備の不要発射の強度の測定値と下の表に示す許容値との関係について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、測定方法等は法令等の規定に基づくものとし、表の「スプリアス領域における不要発射の強度の許容値」の基本周波数の尖頭電力の値は、100〔W〕とする。(1)「スプリアス領域」で不要発射の強度が10〔μW〕の不要発射を測定した。この場合、当該不要発射の強度の値は、許容値A。(2)また、「帯域外領域」で許容値の異なる「割当周波数からの周波数間隔」ごとに不要発射を探索して測定した結果、割当周波数から4.3〔kHz〕離れた周波数において、最大値(許容値に対して最もマージンの少ない値)の不要発射を測定した。この不要発射は、基本周波数の尖頭電力より35〔dB〕低い値であった。この場合、当該不要発射の強度の値は、「割当周波数からの周波数間隔B」の許容値C。
- 2026年7月期無線工学A A-20次の記述は、図に示す受信機の2信号選択度特性の測定に用いられる整合回路の整合条件について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、標準信号発生器1及び標準信号発生器2の内部抵抗は、いずれもRs〔Ω〕、供試受信機の入力インピーダンスはRin〔Ω〕とする。整合したとき...次式が成り立つ。Rs＝A＋((R1+Rs)(R2+Rin))/(R1+R2+Rs+Rin)……① Rin＝R2＋(R1+Rs)/2……② 式①及び②を解くことにより、R1及びR2の値を求めることができる。Rs、Rinがそれぞれ50〔Ω〕、75〔Ω〕のとき、R1の値は10〔Ω〕、R2の値は、B〔Ω〕である。
