2026年1月無線工学の基礎
A-2

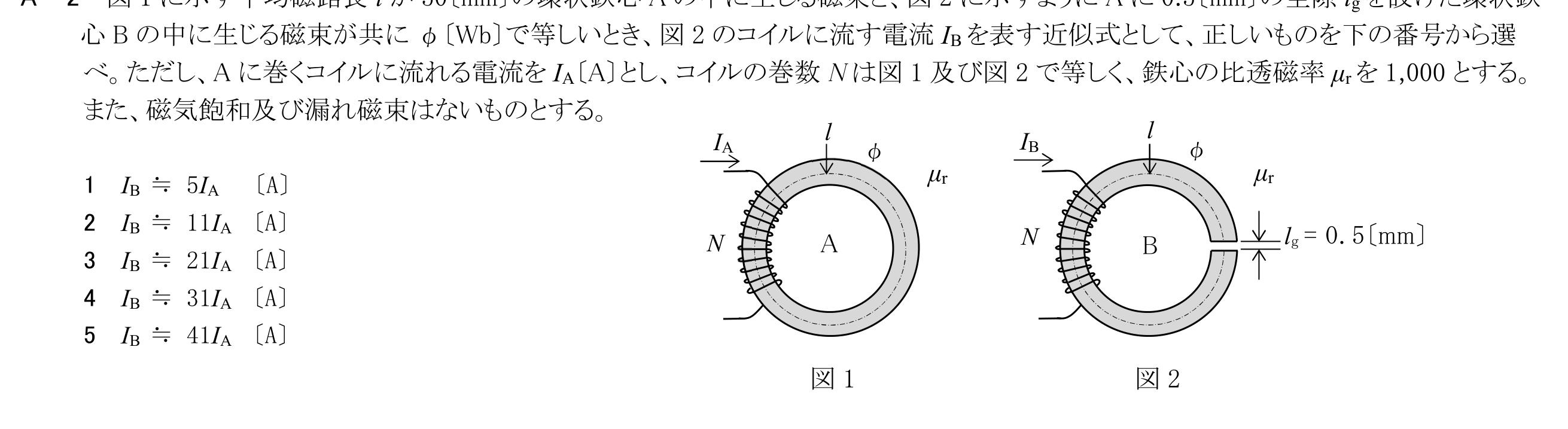

図1に示す平均磁路長lが50〔mm〕の環状鉄心Aの中に生じる磁束と、図2に示すようにAに0.5〔mm〕の空隙lgを設けた環状鉄心Bの中に生じる磁束が共にφ〔Wb〕で等しいとき、図2のコイルに流す電流IBを表す近似式として、正しいものを下の番号から選べ。ただし、Aに巻くコイルに流れる電流をIA〔A〕とし、コイルの巻数Nは図1及び図2で等しく、鉄心の比透磁率μrを1,000とする。また、磁気飽和及び漏れ磁束はないものとする。
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
