一陸技 2026年1月 無線工学の基礎 A-3

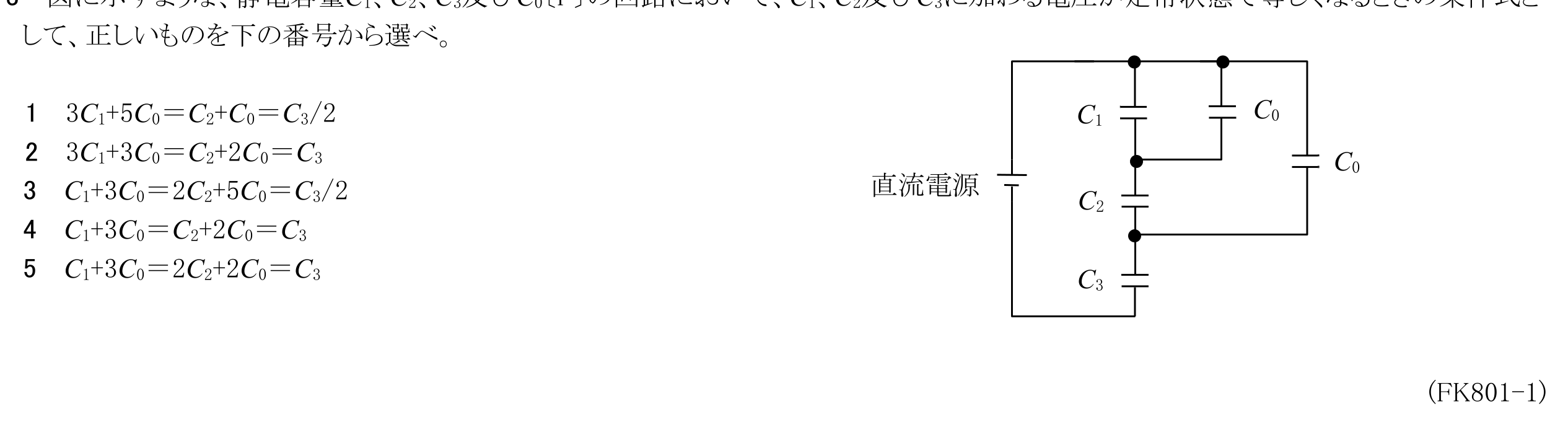

図に示すような、静電容量C1、C2、C3及びC0〔F〕の回路において、C1、C2及びC3に加わる電圧が定常状態で等しくなるときの条件式として、正しいものを下の番号から選べ。
