一陸技 2026年1月 無線工学A A-7

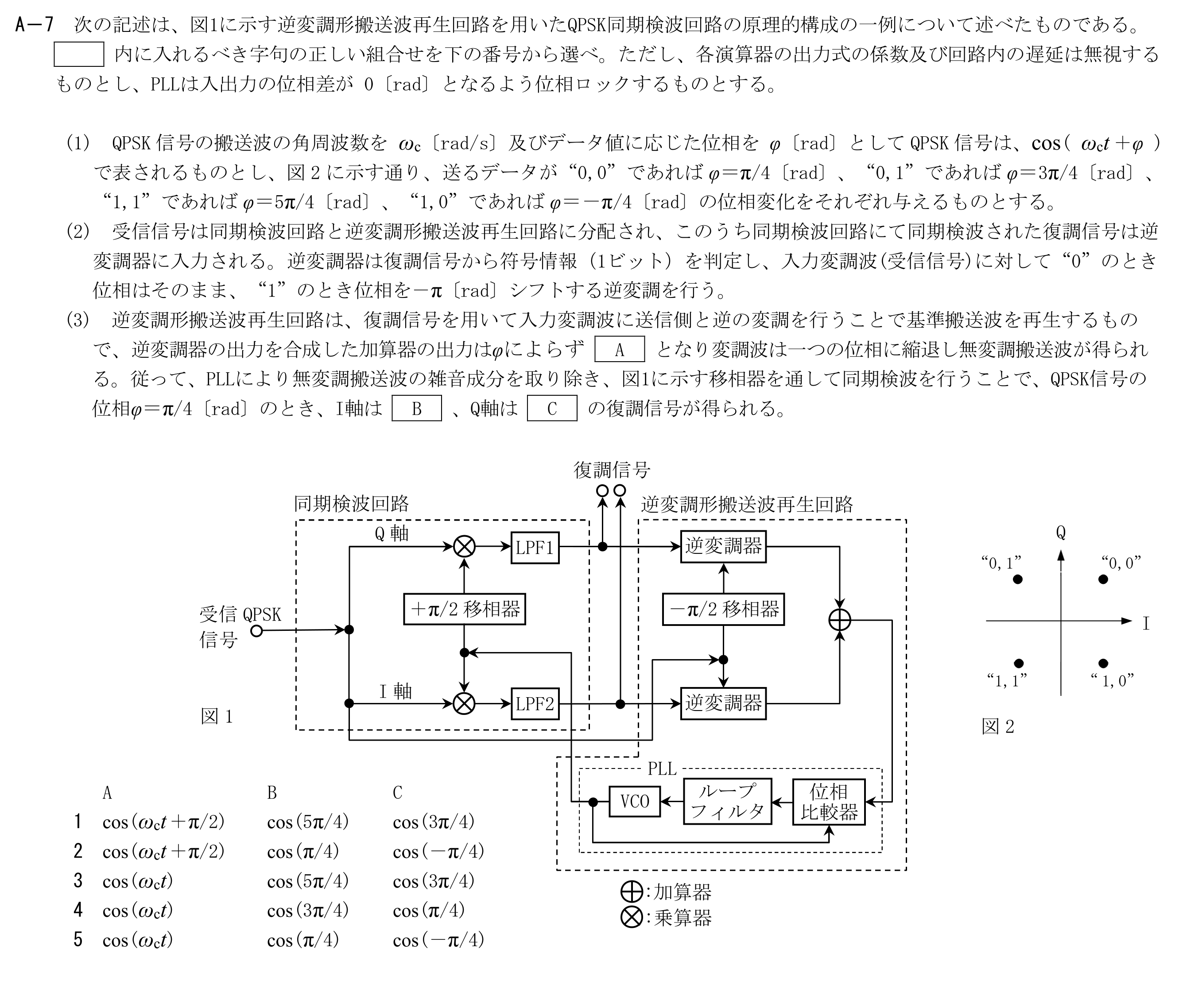

次の記述は、図1に示す逆変調形搬送波再生回路を用いたQPSK同期検波回路の原理的構成の一例について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、各演算器の出力式の係数及び回路内の遅延は無視するものとし、PLLは入出力の位相差が0〔rad〕となるよう位相ロックするものとする。
この問題で問われるポイント
論点は「デジタル変調・伝送」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
無線工学Aデジタル変調・伝送
