2026年7月無線工学A
B-2

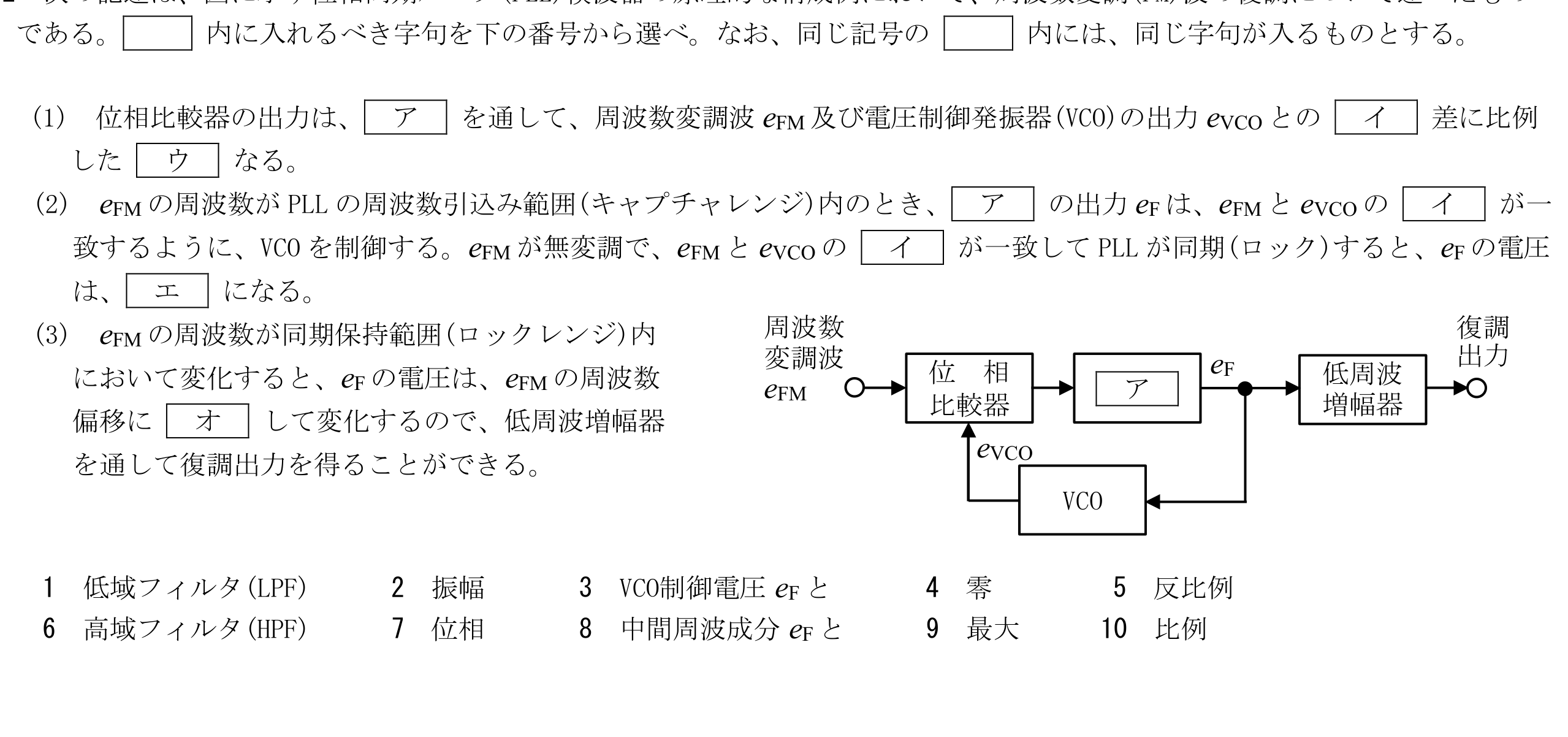

次の記述は、図に示す位相同期ループ(PLL)検波器の原理的な構成例において、周波数変調(FM)波の復調について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。なお、同じ記号の内には、同じ字句が入るものとする。(1)位相比較器の出力は、アを通して、周波数変調波eFM及び電圧制御発振器(VCO)の出力eVCOとのイ差に比例したウなる。(2)eFMの周波数がPLLの周波数引込み範囲(キャプチャレンジ)内のとき、アの出力eFは、eFMとeVCOのイが一致するように、VCOを制御する。eFMが無変調で、eFMとeVCOのイが一致してPLLが同期(ロック)すると、eFの電圧は、エになる。(3)eFMの周波数が同期保持範囲(ロックレンジ)内において変化すると、eFの電圧は、eFMの周波数偏移にオして変化するので、低周波増幅器を通して復調出力を得ることができる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 低域フィルタ(LPF)2 振幅3 VCO制御電圧eFと4 零5 反比例6 高域フィルタ(HPF)7 位相8 中間周波成分eFと9 最大10 比例
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「デジタル変調・伝送」です。 用語や制度・原理を正確に理解できているかがポイントです。
