B-1

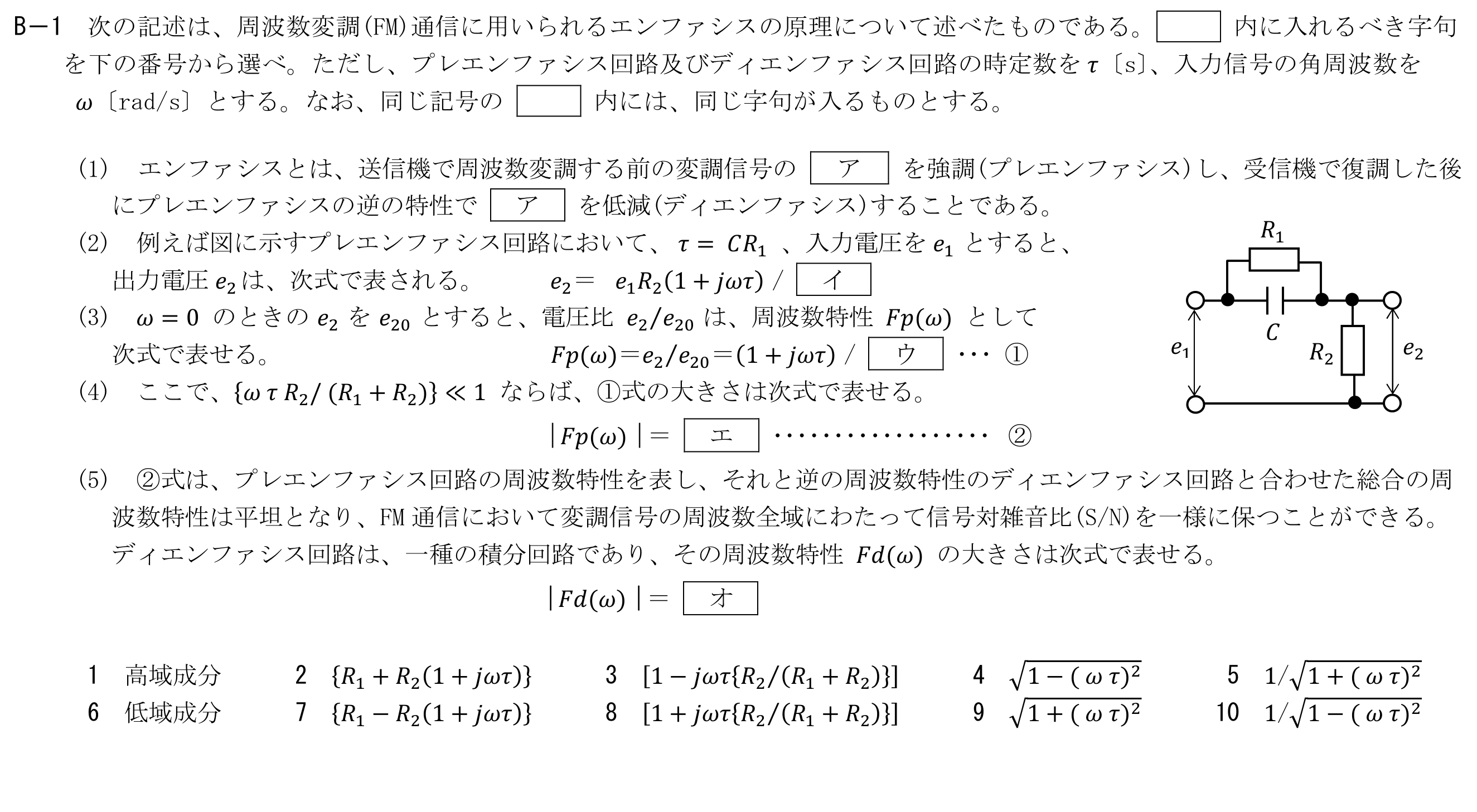

次の記述は、周波数変調(FM)通信に用いられるエンファシスの原理について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。ただし、プレエンファシス回路及びディエンファシス回路の時定数をτ〔s〕、入力信号の角周波数をω〔rad/s〕とする。なお、同じ記号の内には、同じ字句が入るものとする。(1)エンファシスとは、送信機で周波数変調する前の変調信号のアを強調(プレエンファシス)し、受信機で復調した後にプレエンファシスの逆の特性でアを低減(ディエンファシス)することである。(2)例えば図に示すプレエンファシス回路において、τ＝CR1、入力電圧をe1とすると、出力電圧e2は、次式で表される。e2＝e1R2(1+jωτ)/イ(3)ω＝0のときのe2をe20とすると、電圧比e2/e20は、周波数特性Fp(ω)として次式で表せる。Fp(ω)＝e2/e20＝(1+jωτ)/ウ・・・①(4)ここで、{ωτR2/(R1+R2)}≪1ならば、①式の大きさは次式で表せる。|Fp(ω)|＝エ・・・②(5)②式は、プレエンファシス回路の周波数特性を表し、それと逆の周波数特性のディエンファシス回路と合わせた総合の周波数特性は平坦となり、FM通信において変調信号の周波数全域にわたって信号対雑音比(S/N)を一様に保つことができる。ディエンファシス回路は、一種の積分回路であり、その周波数特性Fd(ω)の大きさは次式で表せる。|Fd(ω)|＝オ
