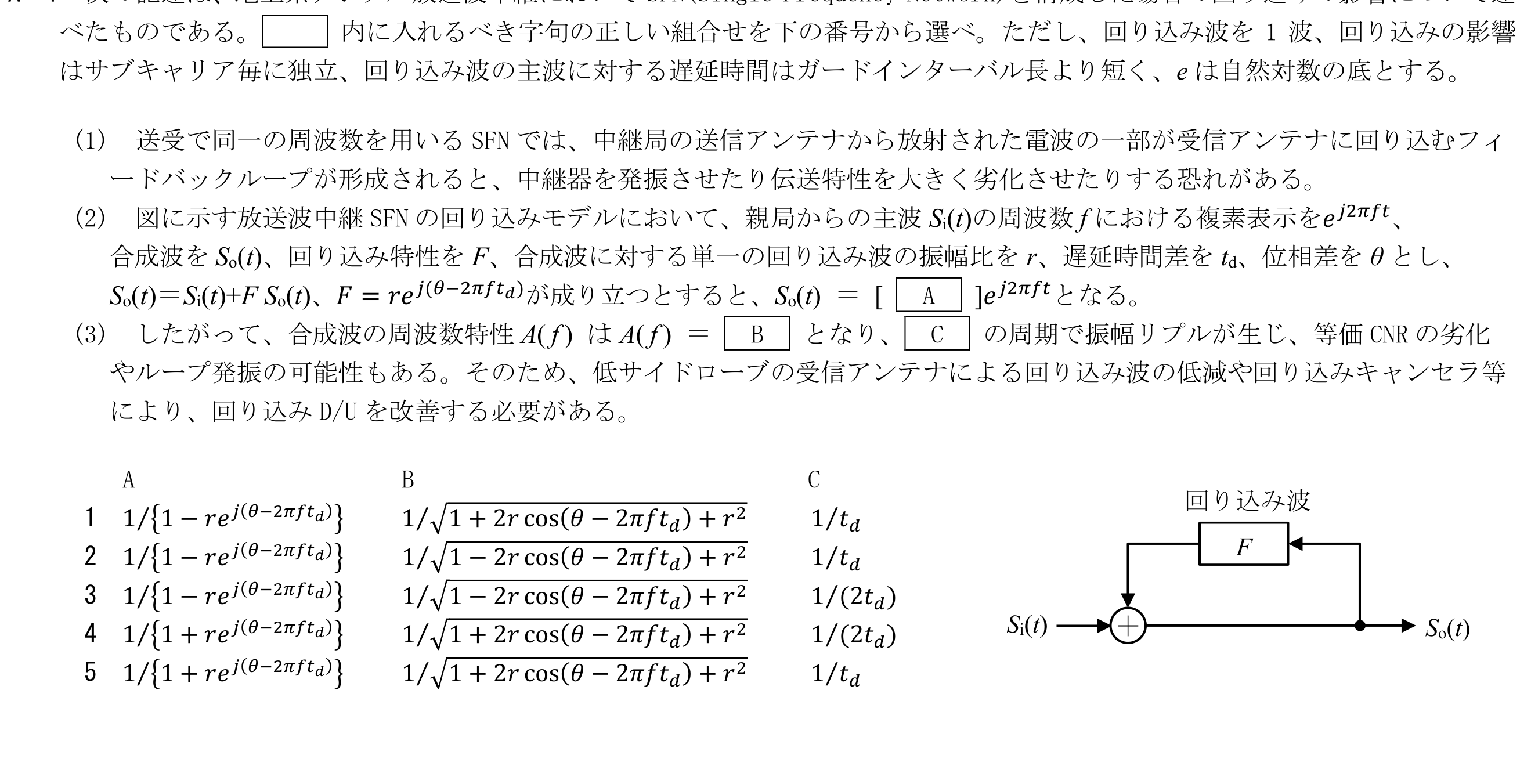

次の記述は、地上系デジタル放送波中継においてSFN(Single Frequency Network)を構成した場合の回り込みの影響について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、回り込み波を1波、回り込みの影響はサブキャリア毎に独立、回り込み波の主波に対する遅延時間はガードインターバル長より短く、eは自然対数の底とする。(1)送受で同一の周波数を用いるSFNでは、中継局の送信アンテナから放射された電波の一部が受信アンテナに回り込むフィードバックループが形成されると、中継器を発振させたり伝送特性を大きく劣化させたりする恐れがある。(2)図に示す放送波中継SFNの回り込みモデルにおいて、親局からの主波Si(t)の周波数fにおける複素表示をej2πft、合成波をSo(t)、回り込み特性をF、合成波に対する単一の回り込み波の振幅比をr、遅延時間差をtd、位相差をθとし、So(t)＝Si(t)+FSo(t)、F＝rej(θ-2πftd)が成り立つとすると、So(t)＝[A]ej2πftとなる。(3)したがって、合成波の周波数特性A(f)はA(f)＝Bとなり、Cの周期で振幅リプルが生じ、等価CNRの劣化やループ発振の可能性もある。そのため、低サイドローブの受信アンテナによる回り込み波の低減や回り込みキャンセラ等により、回り込みD/Uを改善する必要がある。
