2026年7月無線工学A
A-2

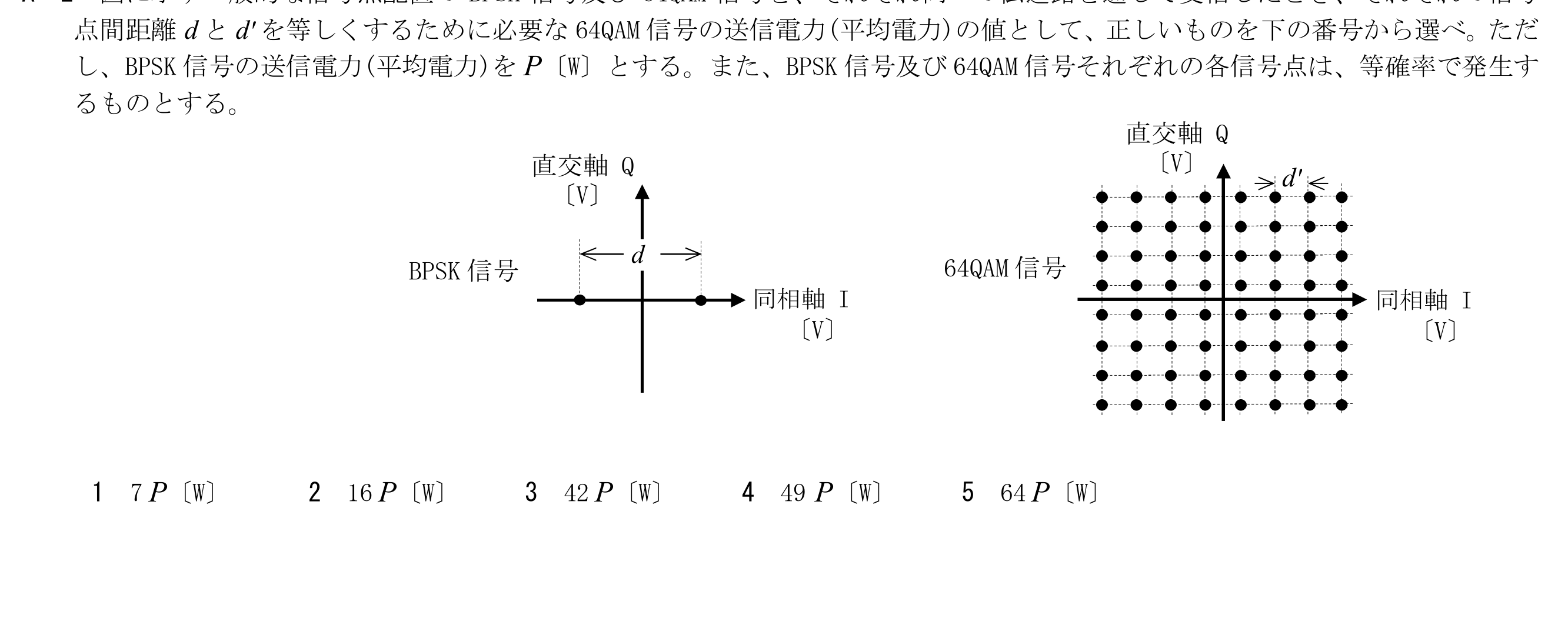

図に示す一般的な信号点配置のBPSK信号及び64QAM信号を、それぞれ同一の伝送路を通して受信したとき、それぞれの信号点間距離dとd'を等しくするために必要な64QAM信号の送信電力(平均電力)の値として、正しいものを選べ。ただし、BPSK信号の送信電力(平均電力)をP〔W〕とする。また、BPSK信号及び64QAM信号それぞれの各信号点は、等確率で発生するものとする。
この問題で問われるポイント
論点は「デジタル変調・伝送」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
