一陸技 2026年1月 無線工学A A-16

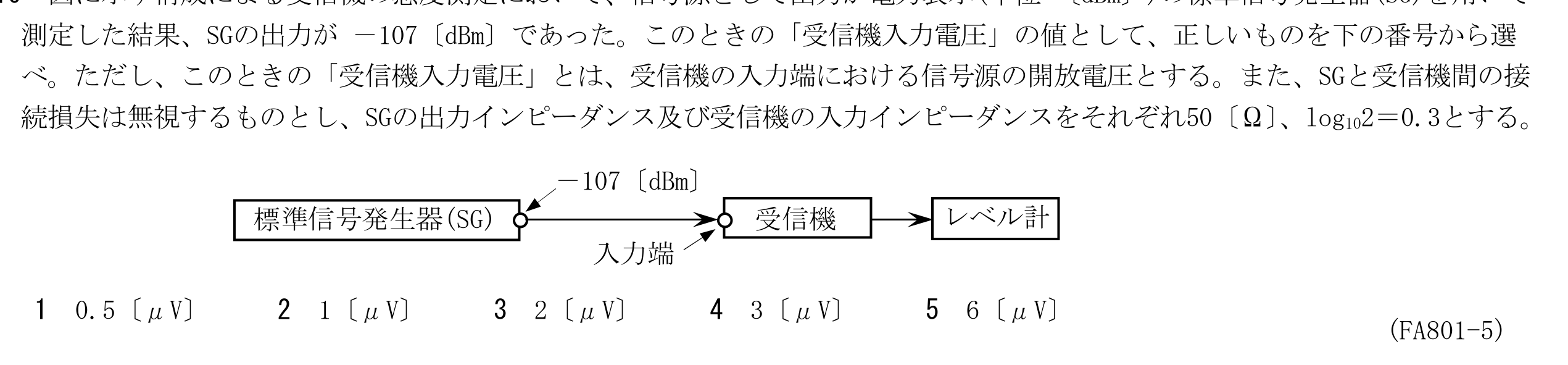

図に示す構成による受信機の感度測定において、信号源として出力が電力表示(単位:〔dBm〕)の標準信号発生器(SG)を用いて測定した結果、SGの出力が-107〔dBm〕であった。このときの「受信機入力電圧」の値として、正しいものを下の番号から選べ。ただし、このときの「受信機入力電圧」とは、受信機の入力端における信号源の開放電圧とする。また、SGと受信機間の接続損失は無視するものとし、SGの出力インピーダンス及び受信機の入力インピーダンスをそれぞれ50〔Ω〕、log10 2=0.3とする。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
