2026年7月無線工学の基礎
A-6

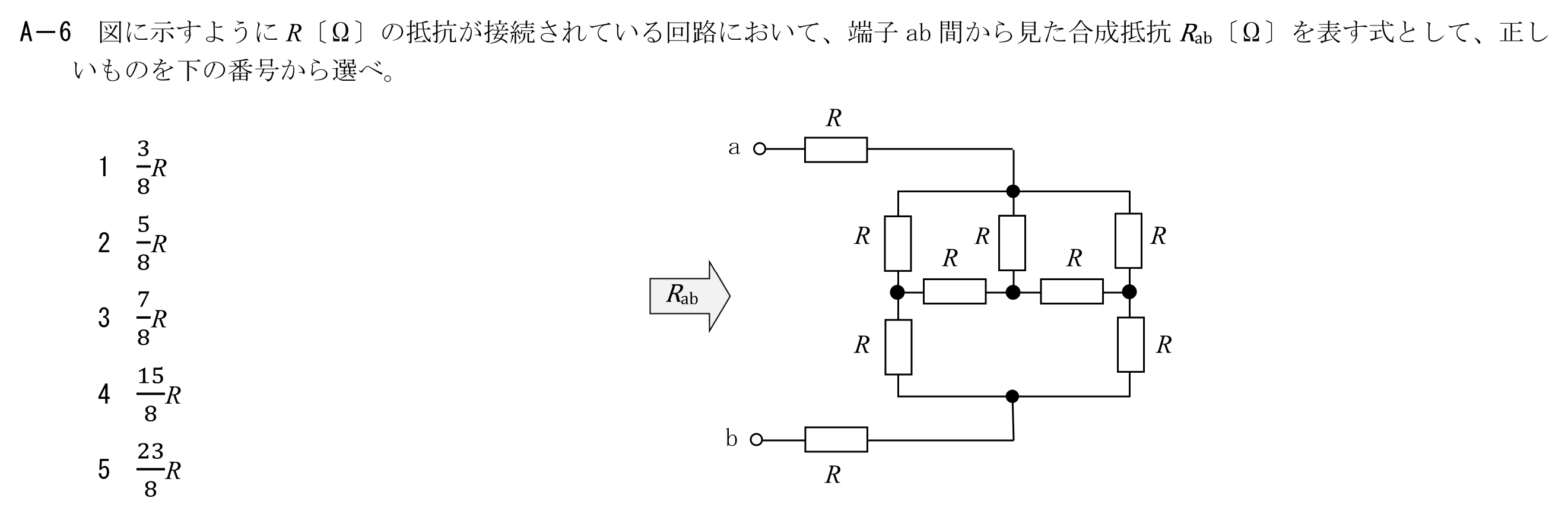

図に示すようにR〔Ω〕の抵抗が接続されている回路において、端子ab間から見た合成抵抗Rab〔Ω〕を表す式として、正しいものを選べ。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
