2026年7月無線工学の基礎
A-7

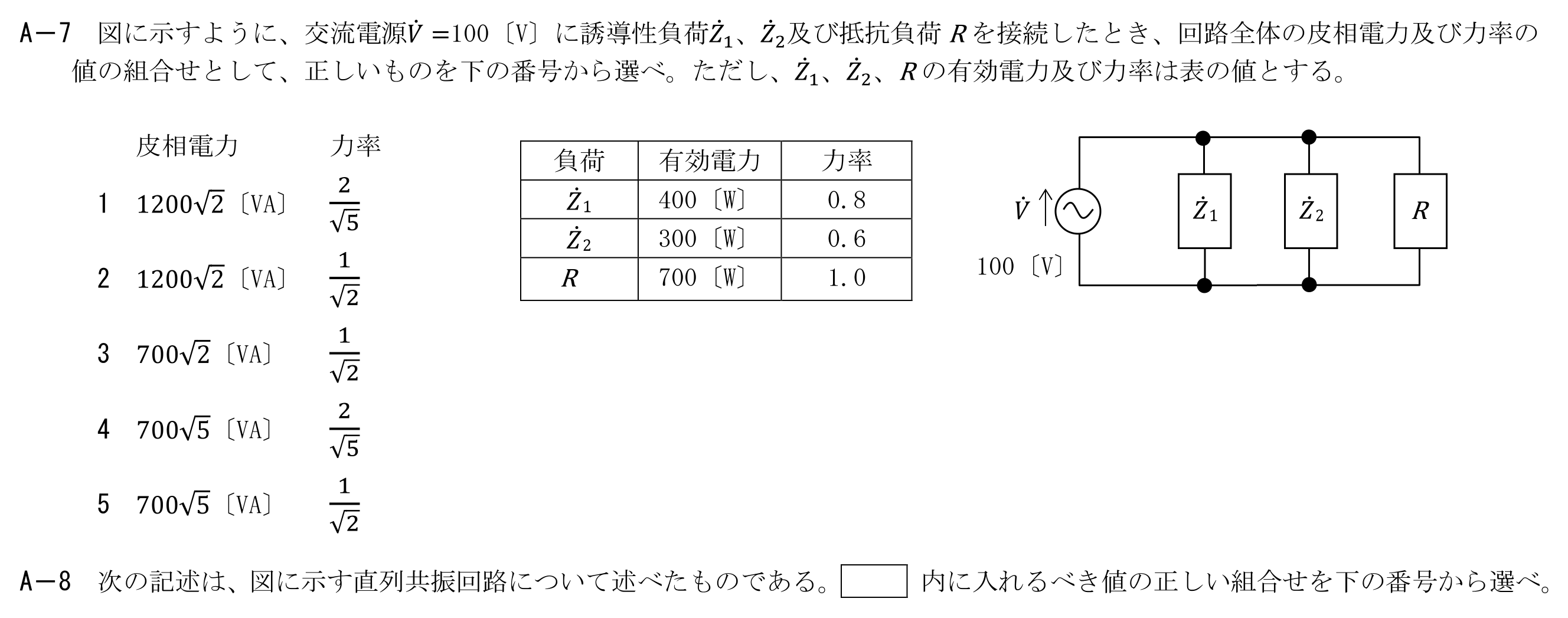

図に示すように、交流電源V̇＝100〔V〕に誘導性負荷Ż1、Ż2及び抵抗負荷Rを接続したとき、回路全体の皮相電力及び力率の値の組合せとして、正しいものを選べ。ただし、Ż1、Ż2、Rの有効電力及び力率は表の値とする。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
