B-4

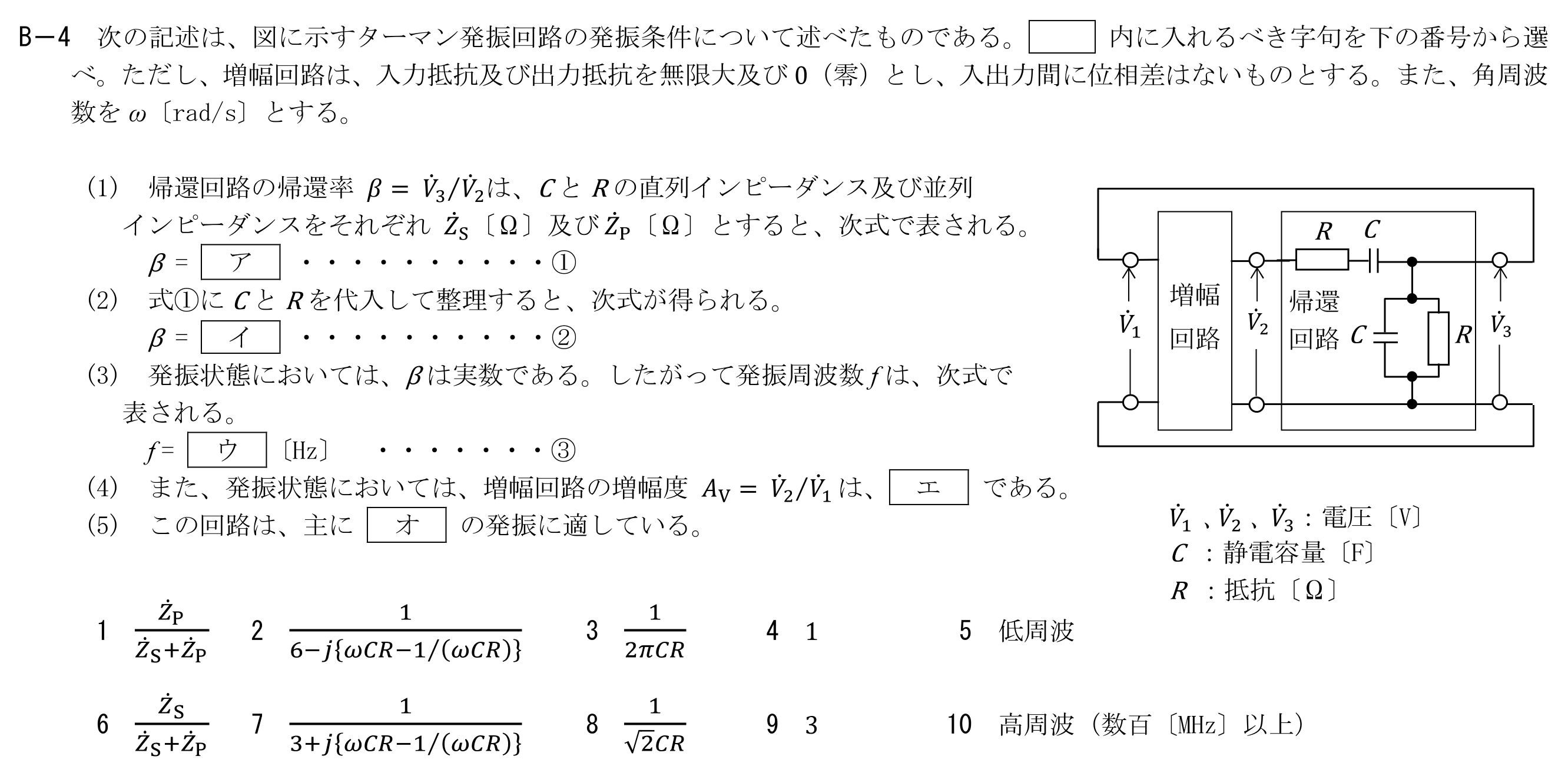

次の記述は、図に示すターマン発振回路の発振条件について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。ただし、増幅回路は、入力抵抗及び出力抵抗を無限大及び0(零)とし、入出力間に位相差はないものとする。また、角周波数をω〔rad/s〕とする。(1)帰還回路の帰還率β＝V̇3/V̇2は、CとRの直列インピーダンス及び並列インピーダンスをそれぞれŻS〔Ω〕及びŻP〔Ω〕とすると、次式で表される。β＝ア・・・①(2)式①にCとRを代入して整理すると、次式が得られる。β＝イ・・・②(3)発振状態においては、βは実数である。したがって発振周波数fは、次式で表される。f＝ウ〔Hz〕・・・③(4)また、発振状態においては、増幅回路の増幅度AV＝V̇2/V̇1は、エである。(5)この回路は、主にオの発振に適している。
