2026年7月無線工学A
A-4

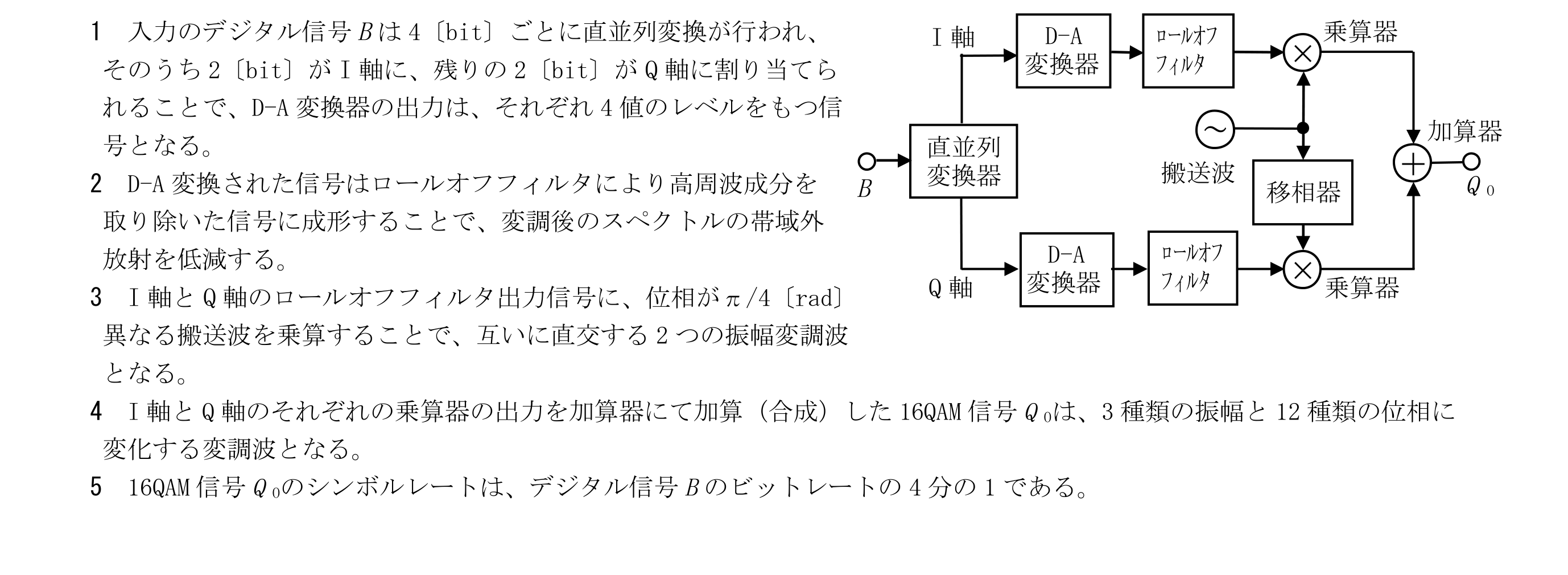

図に示す16QAM変調器の原理的な構成例に関する次の記述のうち、誤っているものを選べ。
この問題で問われるポイント
論点は「デジタル変調・伝送」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「誤っているもの」を1つ選ぶ設問です。
