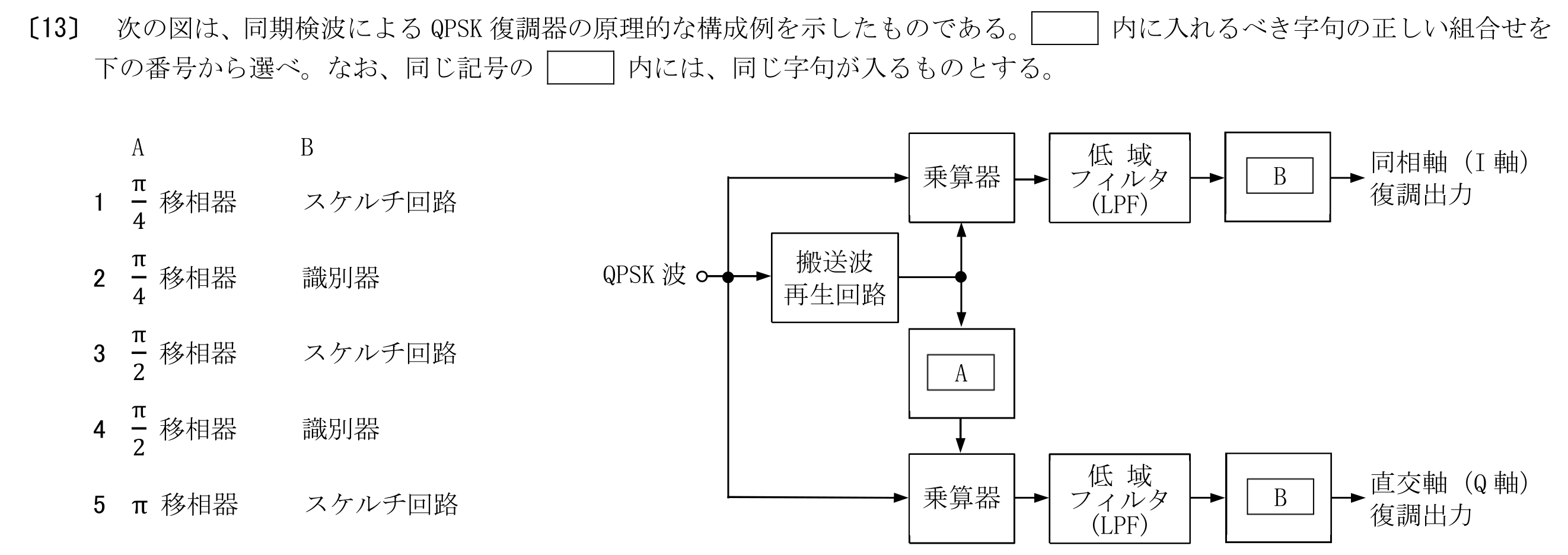

次の図は、同期検波によるQPSK復調器の原理的な構成例を示したものである。内に入れるべき字句の正しい組合せを選べ。なお、同じ記号の内には、同じ字句が入るものとする。
この問題で問われるポイント
論点は「デジタル変調」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
