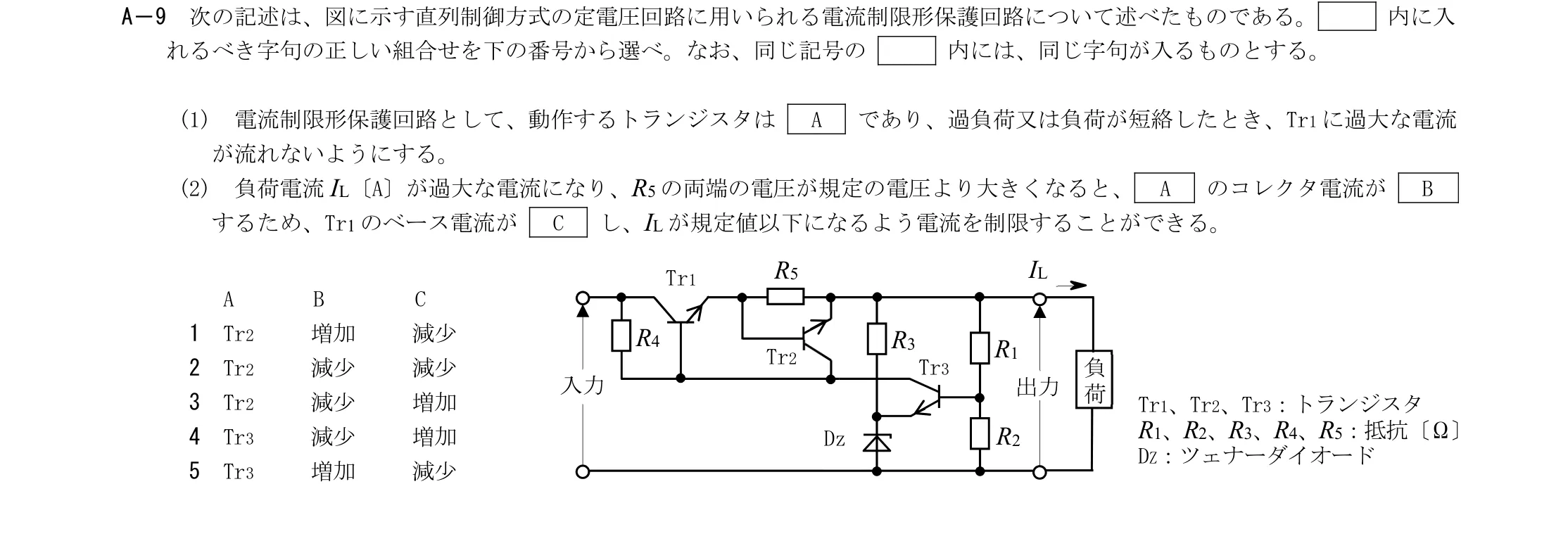

次の記述は、図に示す直列制御方式の定電圧回路に用いられる電流制限形保護回路について述べたものである。 内に入 れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 (1) 電流制限形保護回路として、動作するトランジスタは A であり、過負荷又は負荷が短絡したとき、Tr1 に過大な電流 が流れないようにする。 (2) 負荷電流IL〔A〕が過大な電流になり、R5 の両端の電圧が規定の電圧より大きくなると、 A のコレクタ電流が B するため、Tr1 のベース電流が C し、IL が規定値以下になるよう電流を制限することができる。
この問題で問われるポイント
論点は「電源・電池」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
