二陸技 2024年7月 無線工学A A-18

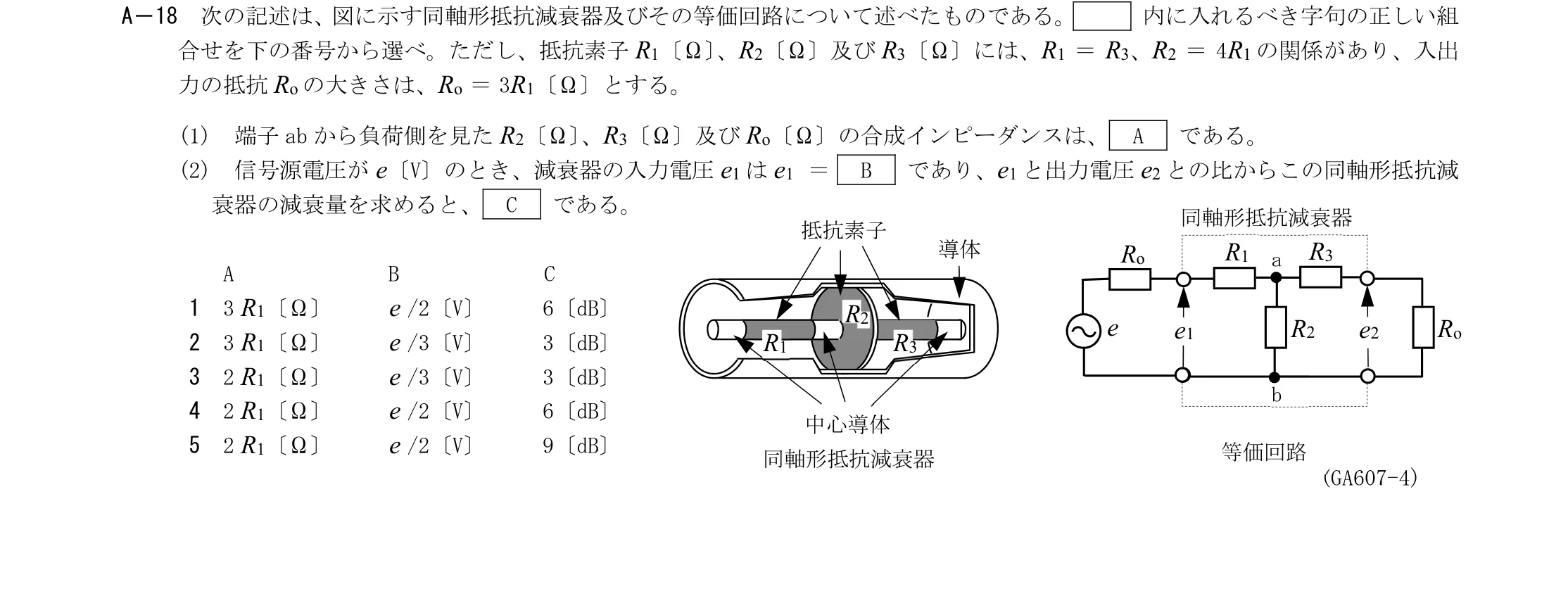

次の記述は、図に示す同軸形抵抗減衰器及びその等価回路について述べたものである。 内に入れるべき字句の正しい組 合せを下の番号から選べ。ただし、抵抗素子R1〔Ω〕、R2〔Ω〕及びR3〔Ω〕には、R1 ＝ R3、R2 ＝ 4R1 の関係があり、入出 力の抵抗Ro の大きさは、Ro ＝ 3R1〔Ω〕とする。 (1) 端子ab から負荷側を見たR2〔Ω〕、R3〔Ω〕及びRo〔Ω〕の合成インピーダンスは、 A である。 (2) 信号源電圧がe〔V〕のとき、減衰器の入力電圧e1 はe1 ＝ B であり、e1 と出力電圧e2 との比からこの同軸形抵抗減 衰器の減衰量を求めると、 C である。
この問題で問われるポイント
論点は「測定器・測定法」です。 公式を正しく当てはめて計算できるかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A A問題（960問・48試験期）を母数として、大分類「測定器・測定法」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学A A問題）
- 960問中 186問（19.4%）
- 出題された試験期
- 48期中 48期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学A A-18
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
