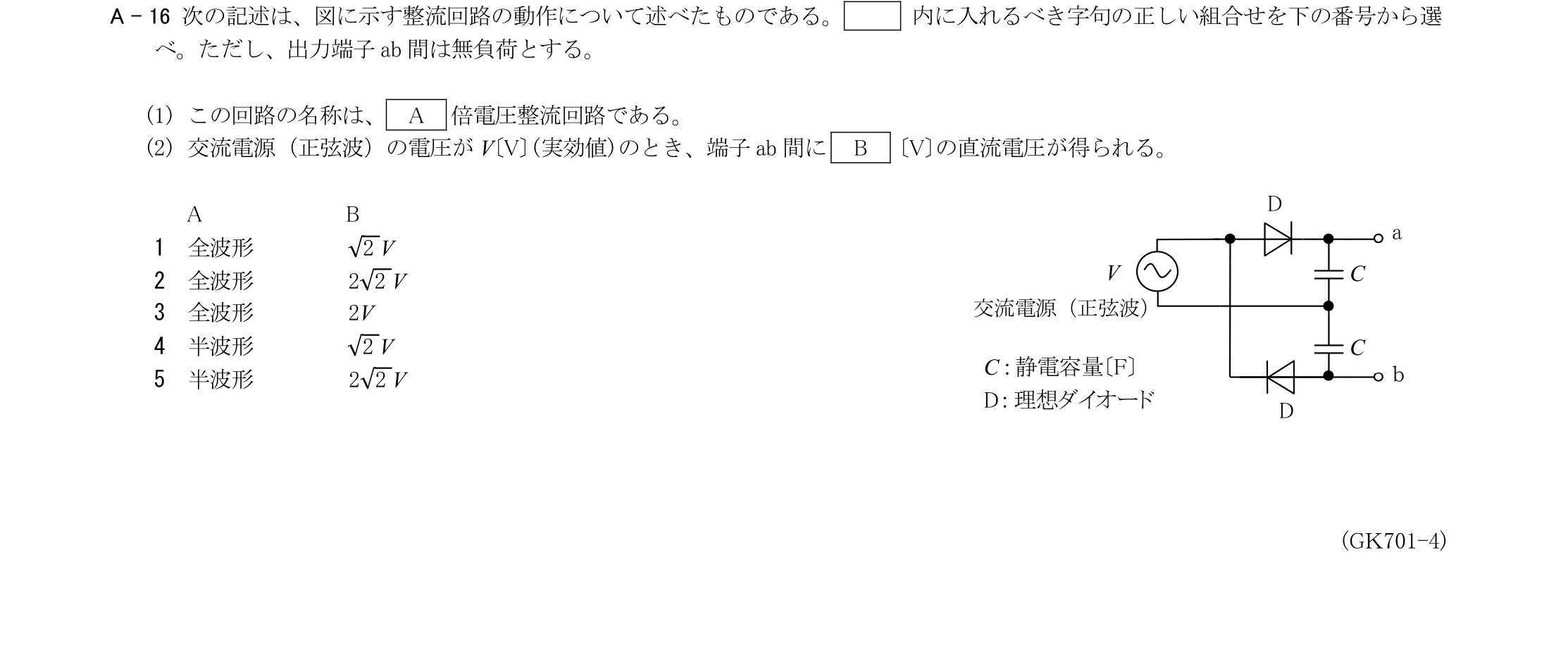

二陸技 2025年1月 無線工学の基礎 A-16

この問題の出題データ

出典・根拠

試験期

2025年1月期（令和7年1月）

科目・問題番号

無線工学の基礎 A-16

出典

公益財団法人日本無線協会

公式問題の出典

二陸技/2rikugi-2025(R07)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)

公式正答の出典

二陸技/2rikugi-2025(R07)-01-kiso-kaitou.pdf

解説の検証状態

検証済み（公式問題・正答と照合）

同じ論点の関連問題

公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。

• 2024年7月期/無線工学の基礎 A-16図に示す整流回路において端子ab 間の電圧vabの平均値として、正しいものを下の番号から選べ。ただし、回路は理想的に動作し、入 力の正弦波交流電圧の実効値をV = 50〔V〕、変成器T の一次側の巻数N1及び二次側の巻数N2をそれぞれ500及び50とする。›
• 2025年7月期/無線工学の基礎 B-4次の記述は、図に示す理想的な演算増幅器(AOP)を用いたブリッジ形CR 発振回路の発振条件について述べたものである。 内 に入れるべき字句を下の番号から選べ。ただし、角周波数をω〔rad /s〕とする。 (1) R とC の直列インピーダンス ŻS 及び並列インピーダンス ŻP は、それぞれ次式で表される。 ŻS = R + ア 〔Ω〕 ・・・・・・・・① ŻP ＝ R/(1＋jωCR)〔Ω〕 ・・・・・・・・・② (2) 入力電圧 Vi̇と出力電圧 Vȯとの関係は、ŻS 及びŻP で表すと次式となる。 V̇o/V̇i ＝ 1 ＋ イ ・・・・・・・・・・・・③ (3) 式③に式①②を代入し、整理すると、次式が得られる。 V̇o/V̇i ＝ 3 － j（ ウ ） ・・・・・・・・④ (4) 回路が発振状態にあるとき、 Vȯ とVi̇ の位相は、 エ である。 (5) したがって、発振周波数f は、f = オ 〔Hz〕である。›
• 2025年1月期/無線工学の基礎 B-4次の記述は、図1 及び図2 に示す回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、AOP は理 想的な演算増幅器を示す。 (1) 図1 の回路の増幅度A0 ＝ |Vo1/(Vi1 － Vi2)|は、 ア である。 (2) 図1 の回路は、入力電流Iiが イ 。 (3) 図2 の回路の増幅度A ＝ |Vo/Vi| をR1, R2で表すと、 ウ である。 (4) 図2 の回路のVo とViの位相差は、 エ 〔rad〕である。 (5) 図2 の回路は、 オ 増幅回路と呼ばれる。›
• 2024年7月期/無線工学の基礎 B-4次の記述は、図に示す理想的な演算増幅器(AOP)を用いた増幅回路について述べたものである。このうち正しいものを1、誤ってい るものを2 として解答せよ。 ア 入力電圧Vi〔V〕と出力電圧Vo〔V〕の位相差は、0 〔rad〕である。 イ Vo を抵抗R1及びR2〔Ω〕で分割してAOPの逆相(－)入力に帰還している ので正帰還増幅回路である。 ウ 帰還率β を抵抗R1及びR2 で表すと、β＝R2/(R1＋R2) である。 エ 増幅度A を抵抗R1 及びR2 で表すと、A＝1＋R1/R2 である。 オ AOPの増幅度は∞（無限大）であるから、増幅度A と帰還率β の関係を表 すと、A＝1/β² である。›
• 2024年1月期/無線工学の基礎 B-4次の記述は、図に示す理想的な演算増幅器(AOP)を用いた回路について述べたものである。 内に入れるべき字句を下の番号から 選べ。 (1) 抵抗R1〔Ω〕に流れる電流I1は、次式で表される。 I1 = ア 〔A〕 ･･･････････････① (2) 抵抗R2〔Ω〕に流れる電流I2は、次式で表される。 I2 = イ 〔A〕 ･･･････････････② (3) 抵抗R3〔Ω〕に流れる電流I3は、I1とI2で表わせば、次式で表される。 I3 = ウ 〔A〕 ･･･････････････③ (4) 出力電圧Voは、次式で表される。 Vo = -I3× エ 〔V〕 ･････････④ (5) 式④を整理すると、次式が得られる。 Vo= -（ オ ） 〔V〕›
