2026年7月無線工学の基礎
A-12

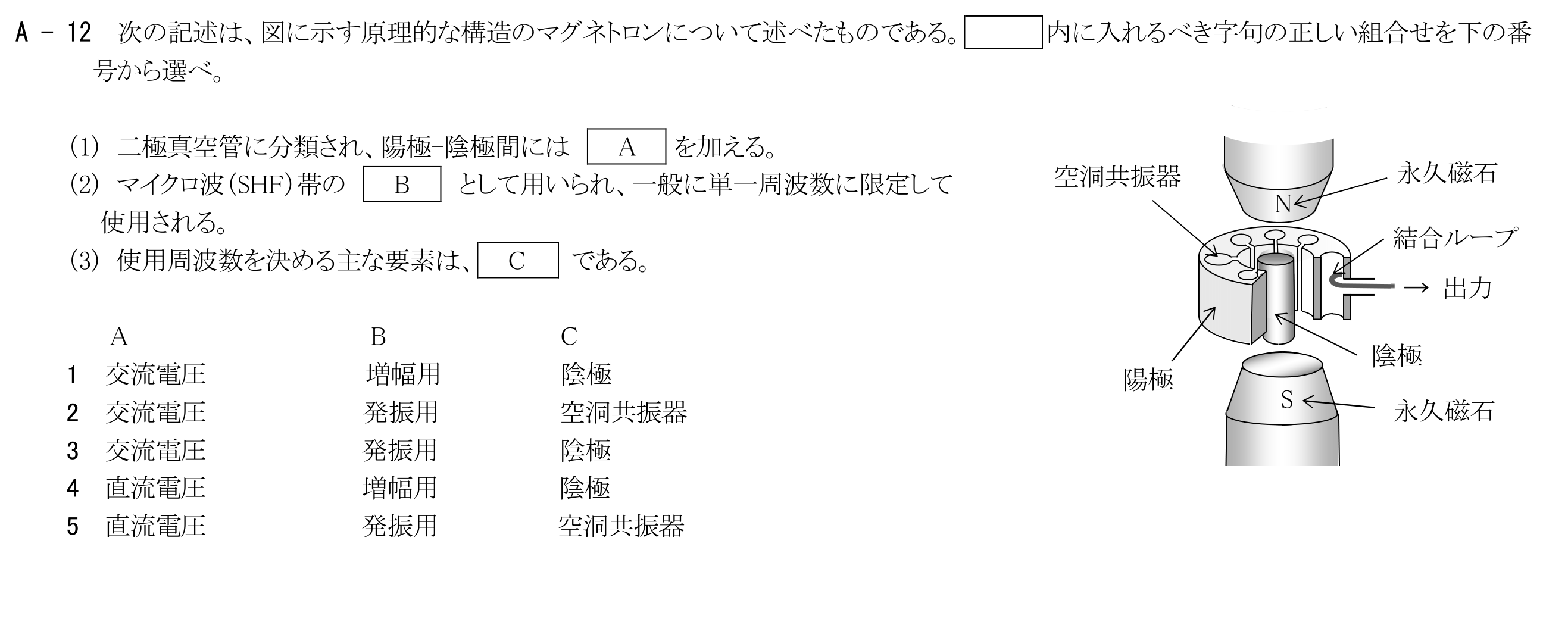

次の記述は、図に示す原理的な構造のマグネトロンについて述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。(1)二極真空管に分類され、陽極-陰極間にはAを加える。(2)マイクロ波（SHF）帯のBとして用いられ、一般に単一周波数に限定して使用される。(3)使用周波数を決める主な要素は、Cである。
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
