2026年1月無線工学の基礎
B-4

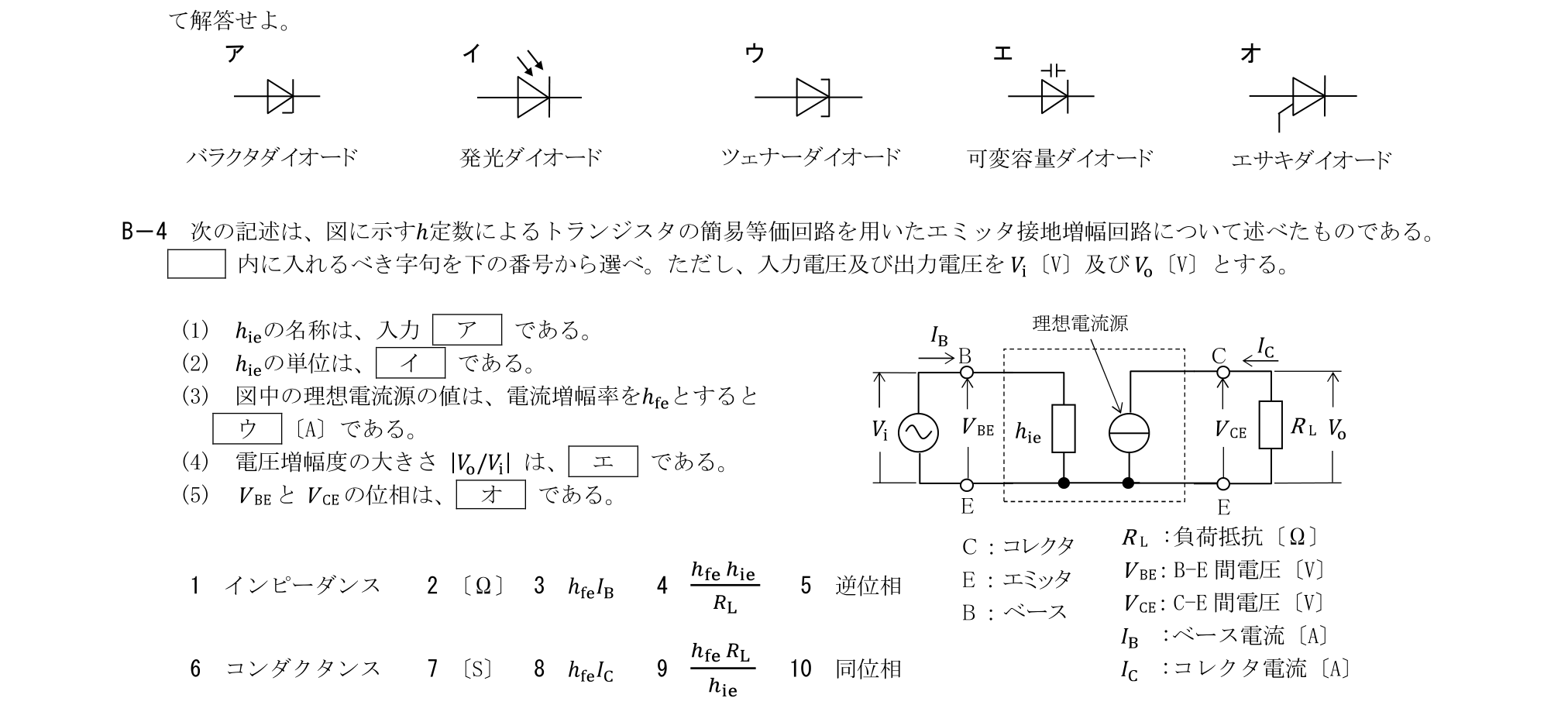

次の記述は、図に示すh定数によるトランジスタの簡易等価回路を用いたエミッタ接地増幅回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、入力電圧及び出力電圧をVi〔V〕及びVo〔V〕とする。(1)hieの名称は、入力アである。(2)hieの単位は、イである。(3)図中の理想電流源の値は、電流増幅率をhfeとするとウ〔A〕である。(4)電圧増幅度の大きさ|Vo/Vi|は、エである。(5)VBEとVCEの位相は、オである。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 インピーダンス2 〔Ω〕3 hfeIB4 hfehie/RL5 逆位相6 コンダクタンス7 〔S〕8 hfeIC9 hfeRL/hie10 同位相
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。
