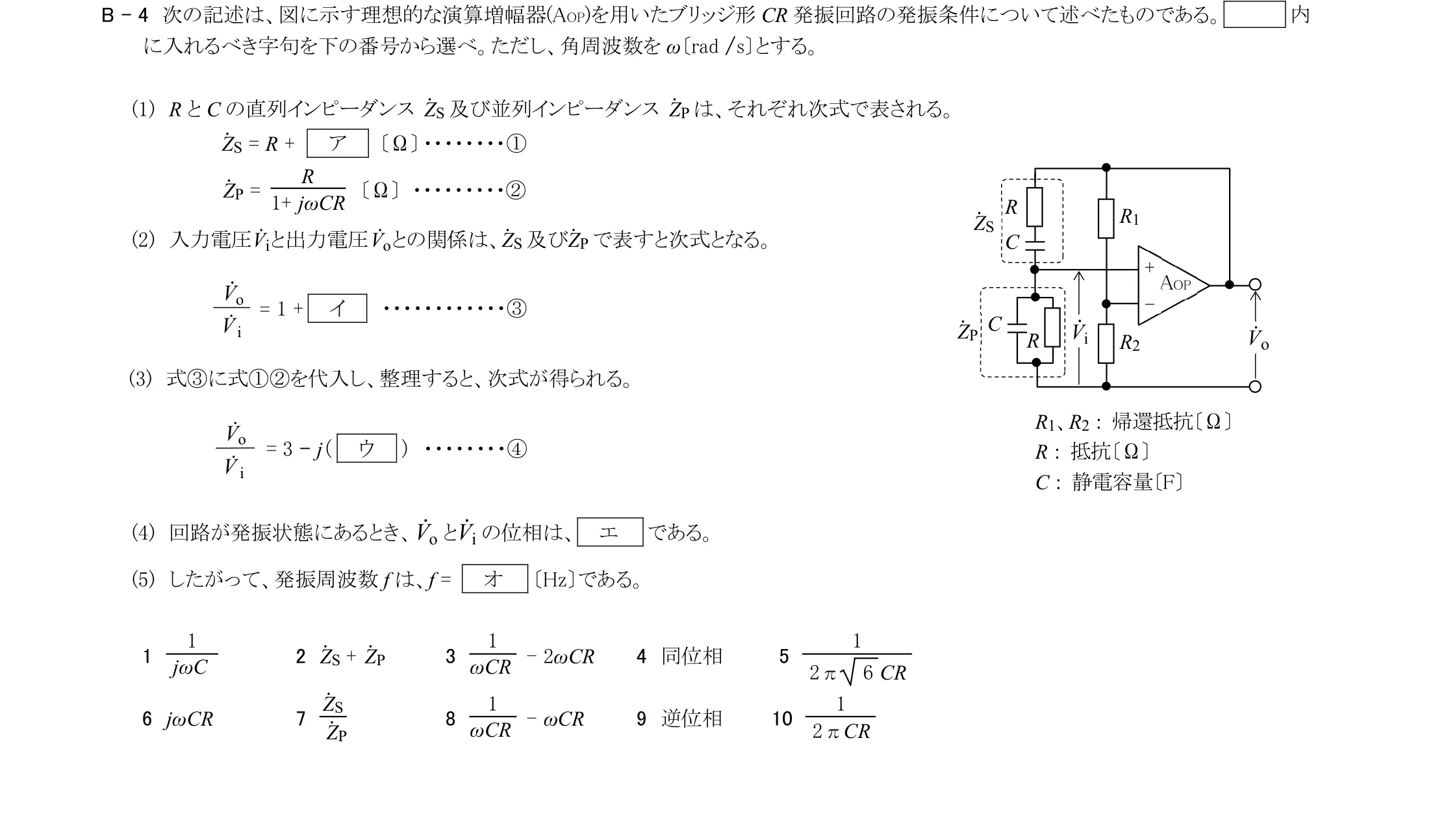

次の記述は、図に示す理想的な演算増幅器(AOP)を用いたブリッジ形CR 発振回路の発振条件について述べたものである。 内 に入れるべき字句を下の番号から選べ。ただし、角周波数をω〔rad /s〕とする。 (1) R とC の直列インピーダンス ŻS 及び並列インピーダンス ŻP は、それぞれ次式で表される。 ŻS = R + ア 〔Ω〕 ・・・・・・・・① ŻP ＝ R/(1＋jωCR)〔Ω〕 ・・・・・・・・・② (2) 入力電圧 Vi̇と出力電圧 Vȯとの関係は、ŻS 及びŻP で表すと次式となる。 V̇o/V̇i ＝ 1 ＋ イ ・・・・・・・・・・・・③ (3) 式③に式①②を代入し、整理すると、次式が得られる。 V̇o/V̇i ＝ 3 － j（ ウ ） ・・・・・・・・④ (4) 回路が発振状態にあるとき、 Vȯ とVi̇ の位相は、 エ である。 (5) したがって、発振周波数f は、f = オ 〔Hz〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
この問題で問われるポイント
論点は「電子回路 › 電源回路・演算増幅器」です。 公式を正しく当てはめて計算できるかがポイントです。
