二陸技 2025年1月 無線工学A A-9

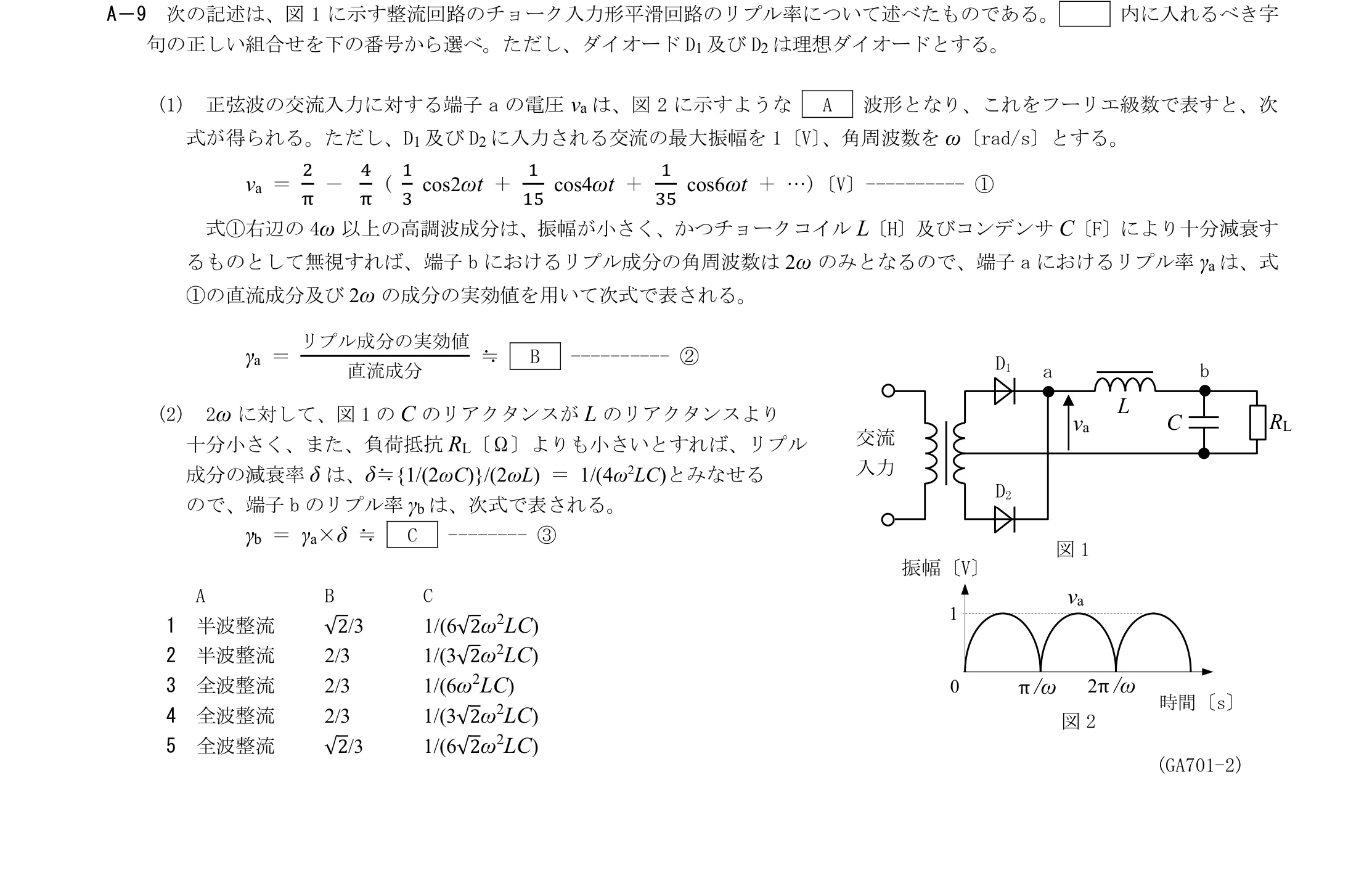

次の記述は、図1に示す整流回路のチョーク入力形平滑回路のリプル率について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、ダイオードD1及びD2は理想ダイオードとする。 (1) 正弦波の交流入力に対する端子aの電圧vaは、図2に示すような A 波形となり、これをフーリエ級数で表すと、次式が得られる。ただし、D1及びD2に入力される交流の最大振幅を1〔V〕、角周波数をω〔rad/s〕とする。 va = 2/π − 4/π(1/3 cos2ωt + 1/15 cos4ωt + 1/35 cos6ωt + …)〔V〕---------- ① 式①右辺の4ω以上の高調波成分は、振幅が小さく、かつチョークコイルL〔H〕及びコンデンサC〔F〕により十分減衰するものとして無視すれば、端子bにおけるリプル成分の角周波数は2ωのみとなるので、端子aにおけるリプル率γaは、式①の直流成分及び2ωの成分の実効値を用いて次式で表される。 γa = リプル成分の実効値/直流成分 ≒ B ---------- ② (2) 2ωに対して、図1のCのリアクタンスがLのリアクタンスより十分小さく、また、負荷抵抗RL〔Ω〕よりも小さいとすれば、リプル成分の減衰率δは、δ≒{1/(2ωC)}/(2ωL) = 1/(4ω2LC)とみなせるので、端子bのリプル率γbは、次式で表される。 γb = γa×δ ≒ C -------- ③
