ウカログ二陸技 2025年7月 無線工学A A-17

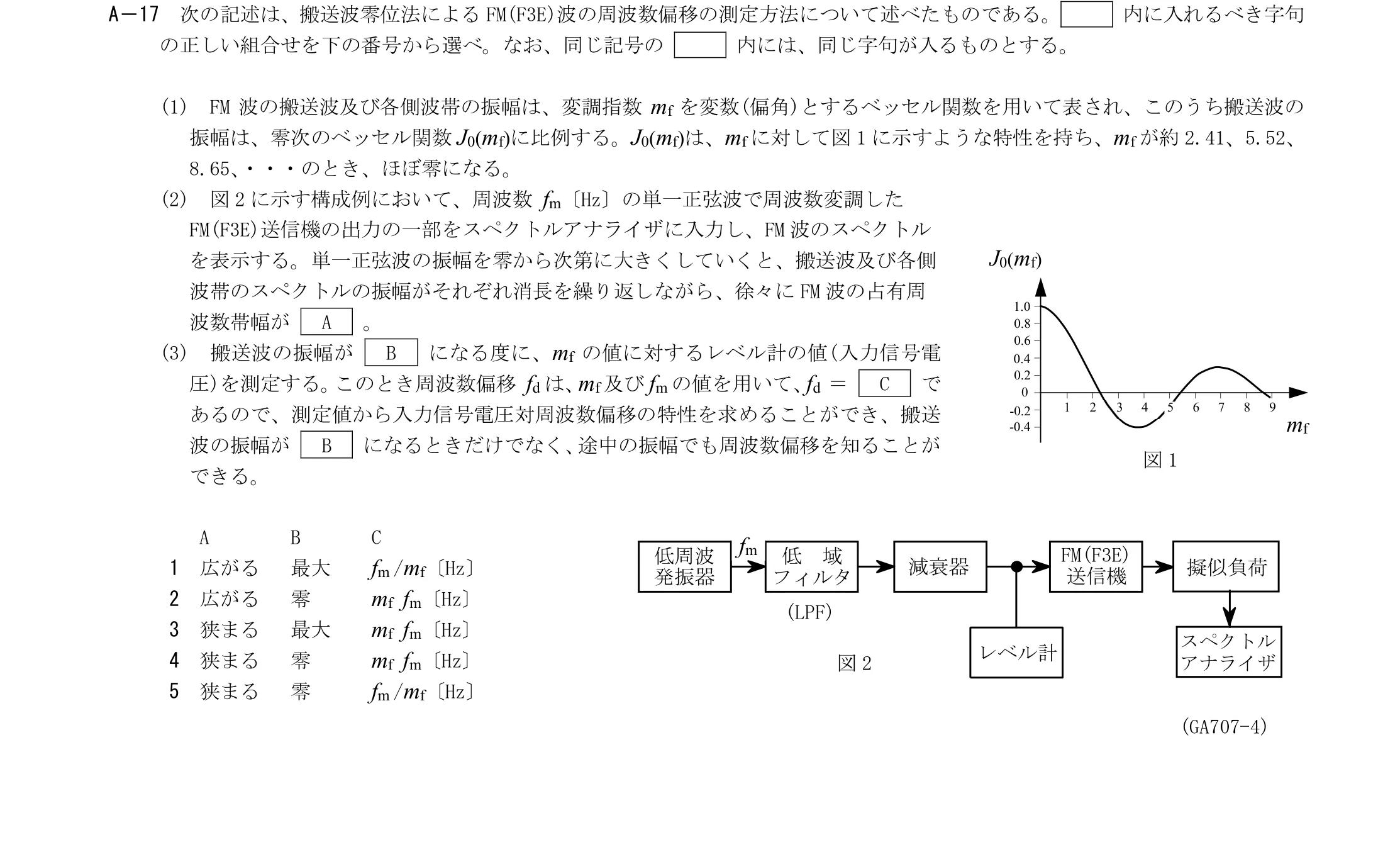

次の記述は、搬送波零位法によるFM(F3E)波の周波数偏移の測定方法について述べたものである。 内に入れるべき字句 の正しい組合せを下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 (1) FM 波の搬送波及び各側波帯の振幅は、変調指数mf を変数(偏角)とするベッセル関数を用いて表され、このうち搬送波の 振幅は、零次のベッセル関数J0(mf)に比例する。J0(mf)は、mf に対して図1 に示すような特性を持ち、mf が約2.41、5.52、 8.65、・・・のとき、ほぼ零になる。 (2) 図2 に示す構成例において、周波数 fm〔Hz〕の単一正弦波で周波数変調した FM(F3E)送信機の出力の一部をスペクトルアナライザに入力し、FM 波のスペクトル を表示する。単一正弦波の振幅を零から次第に大きくしていくと、搬送波及び各側 波帯のスペクトルの振幅がそれぞれ消長を繰り返しながら、徐々にFM 波の占有周 波数帯幅が A 。 (3) 搬送波の振幅が B になる度に、mf の値に対するレベル計の値(入力信号電 圧)を測定する。このとき周波数偏移 fd は、mf 及びfm の値を用いて、fd ＝ C で あるので、測定値から入力信号電圧対周波数偏移の特性を求めることができ、搬送 波の振幅が B になるときだけでなく、途中の振幅でも周波数偏移を知ることが できる。
この問題で問われるポイント
論点は「測定器・測定法」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A A問題（960問・48試験期）を母数として、大分類「測定器・測定法」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学A A問題）
- 960問中 186問（19.4%）
- 出題された試験期
- 48期中 48期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学A A-17
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
