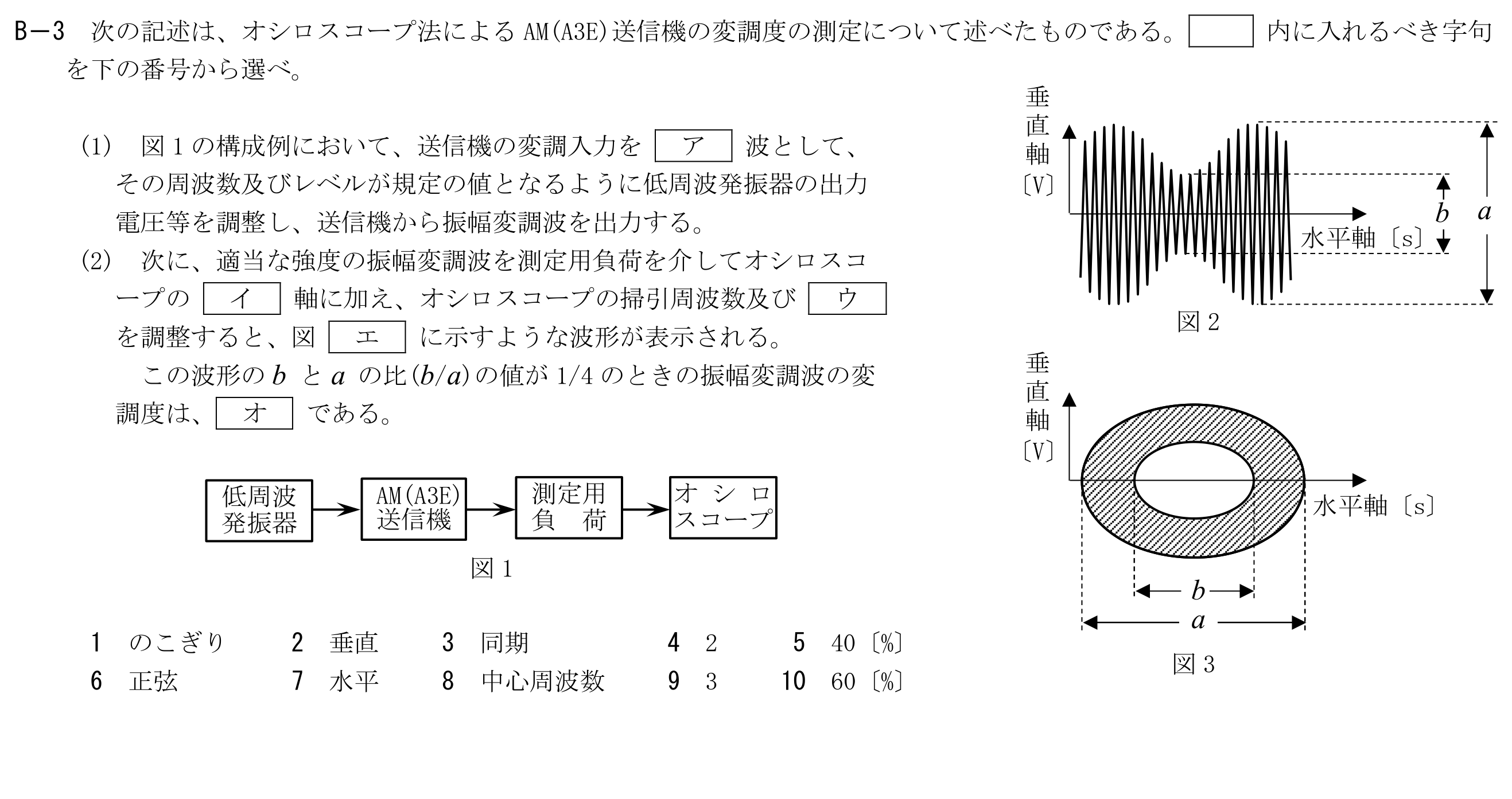

次の記述は、オシロスコープ法によるAM(A3E)送信機の変調度の測定について述べたものである。 内に入れるべき字句を下の番号から選べ。(1)図1の構成例において、送信機の変調入力をア波として、その周波数及びレベルが規定の値となるように低周波発振器の出力電圧等を調整し、送信機から振幅変調波を出力する。(2)次に、適当な強度の振幅変調波を測定用負荷を介してオシロスコープのイ軸に加え、オシロスコープの掃引周波数及びウを調整すると、図エに示すような波形が表示される。この波形のbとaの比(b/a)の値が1/4のときの振幅変調波の変調度は、オである。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 のこぎり2 垂直3 同期4 25 40〔%〕6 正弦7 水平8 中心周波数9 310 60〔%〕
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「測定」です。 用語や制度・原理を正確に理解できているかがポイントです。
