2026年7月無線工学の基礎
A-8

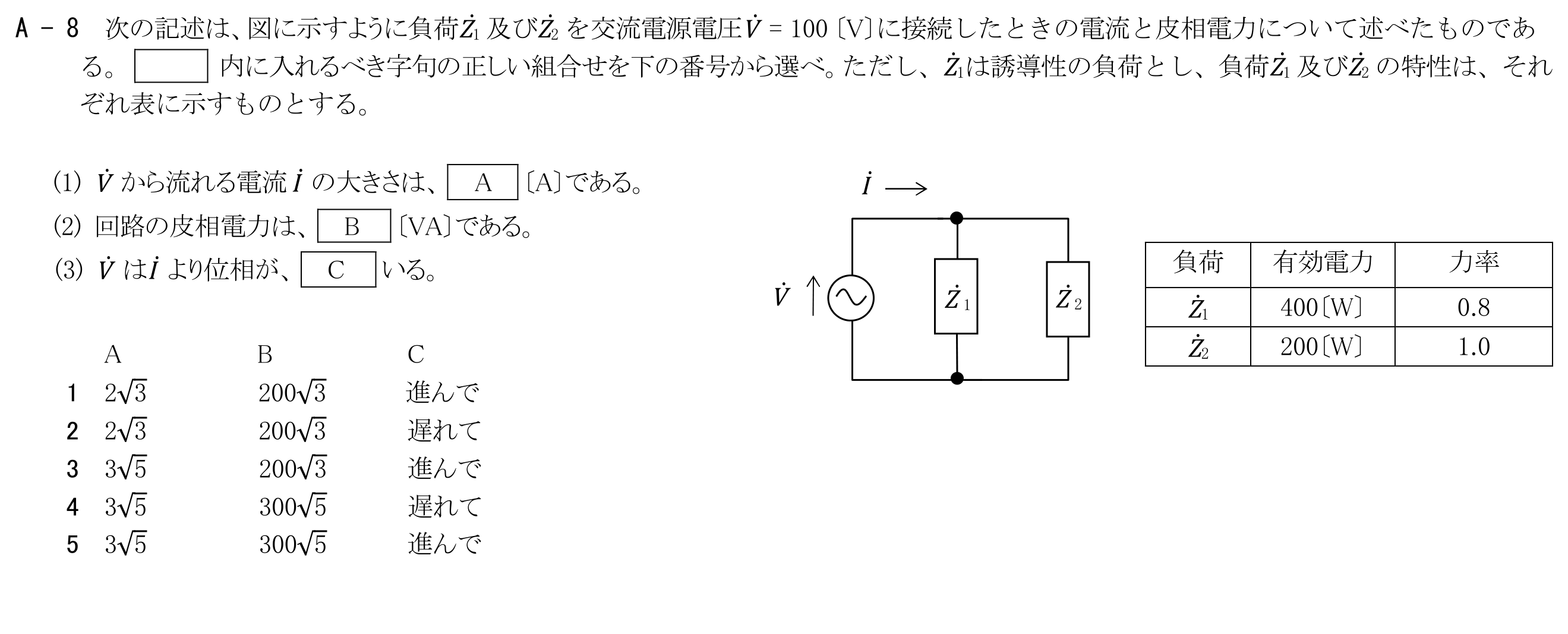

次の記述は、図に示すように負荷Ż1及びŻ2を交流電源電圧V̇＝100〔V〕に接続したときの電流と皮相電力について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、Ż1は誘導性の負荷とし、負荷Ż1及びŻ2の特性は、それぞれ表に示すものとする。(1)V̇から流れる電流İの大きさは、A〔A〕である。(2)回路の皮相電力は、B〔VA〕である。(3)V̇はİより位相が、Cいる。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
