二陸技 2026年7月 無線工学の基礎 A-9

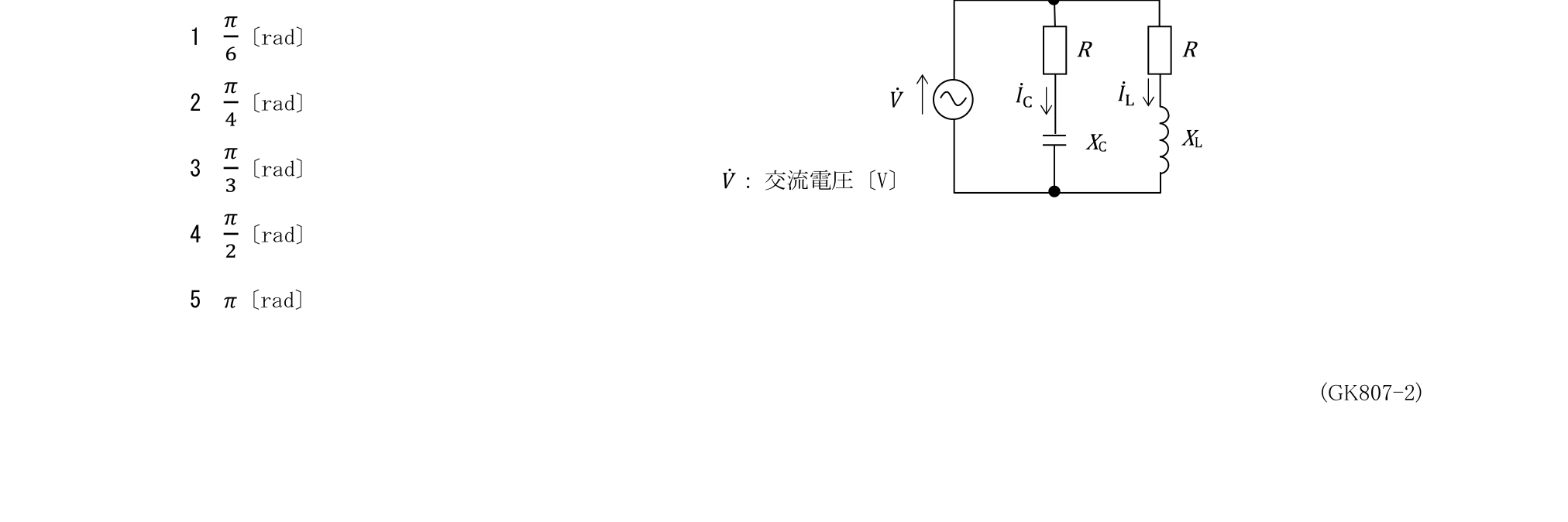

図に示す交流回路において、誘導リアクタンスXLに流れる電流İL〔A〕と容量リアクタンスXCに流れる電流İC〔A〕の位相差として、正しいものを下の番号から選べ。ただし、抵抗R、XL及びXCの値を、それぞれ10〔Ω〕とする。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
