二陸技 2026年7月 無線工学の基礎 B-1
次の記述は、図1に示すように、中心Oを共有し面が直交した半径r〔m〕の円形コイルA及びBのそれぞれに直流電流I〔A〕を流したときの、中心Oにおける合成磁界H0について述べたものである。 内に入れるべき字句を下の番号から選べ。(1)円形コイルA及びBのそれぞれのコイルの磁界の方向は、アの法則で求められる。(2)円形コイルAによる磁界の強さは、イ〔A/m〕である。(3)円形コイルAによる磁界と円形コイルBによる磁界の方向は、ウ〔rad〕異なる。(4)したがって、H0の方向は、図2のエの方向である。(5)また、H0の強さは、オ〔A/m〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1アンペアの右ねじ2I/2πr3π4H151/√2r6レンツ7I/2r8π/29H2101/√2πr
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「電気磁気学」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学の基礎電気磁気学
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。

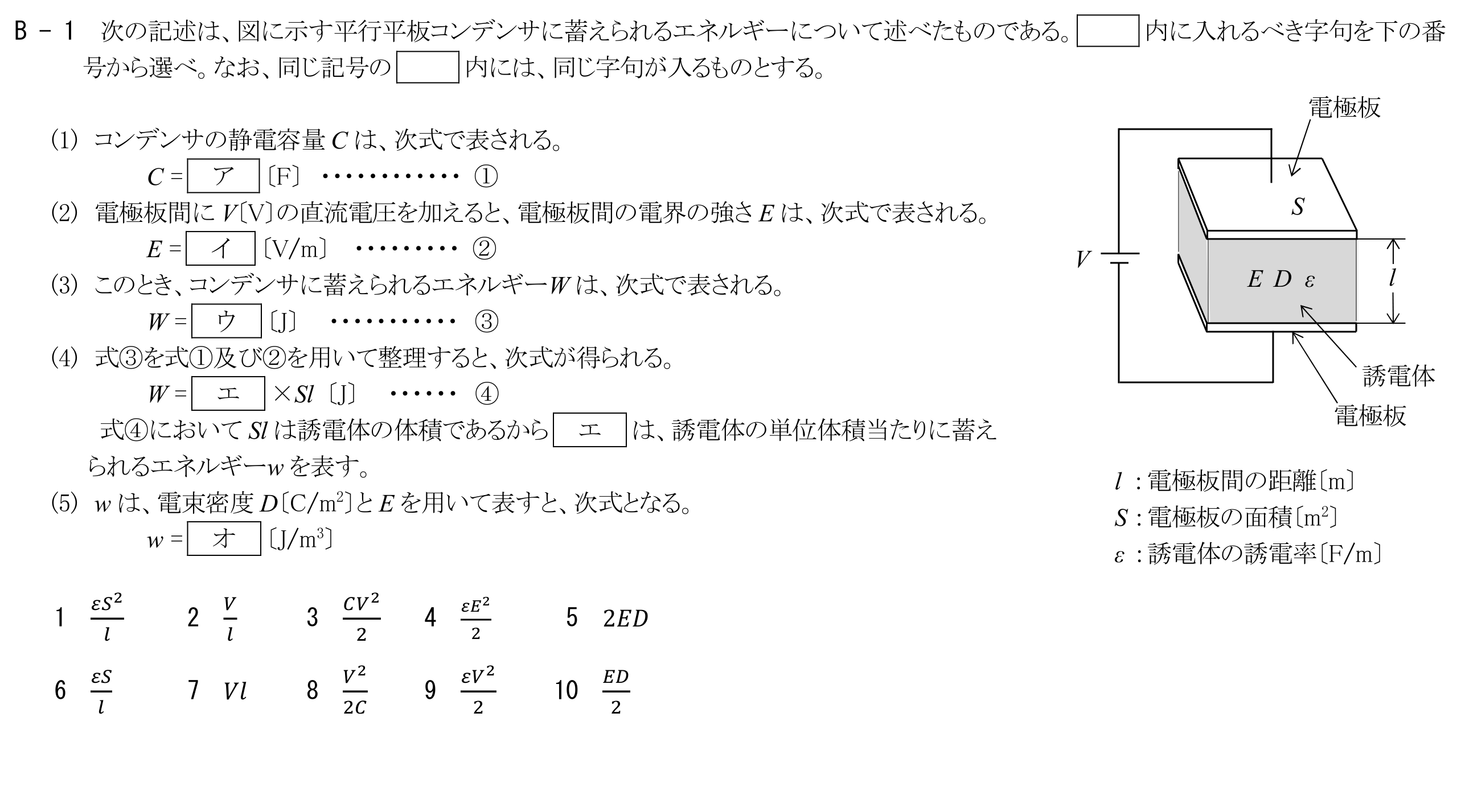

- 2026年1月期無線工学の基礎 B-1次の記述は、図に示す平行平板コンデンサに蓄えられるエネルギーについて述べたものである。 内に入れるべき字句を下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)コンデンサの静電容量Cは、次式で表される。C＝ア〔F〕(2)電極板間にV〔V〕の直流電圧を加えると、電極板間の電界の強さEは、次式で表される。E＝イ〔V/m〕(3)このとき、コンデンサに蓄えられるエネルギーWは、次式で表される。W＝ウ〔J〕(4)式③を式①及び②を用いて整理すると、次式が得られる。W＝エ×Sl〔J〕 式④においてSlは誘電体の体積であるからエは、誘電体の単位体積当たりに蓄えられるエネルギーwを表す。(5)wは、電束密度D〔C/m²〕とEを用いて表すと、次式となる。w＝オ〔J/m³〕
