2026年1月無線工学の基礎
A-4

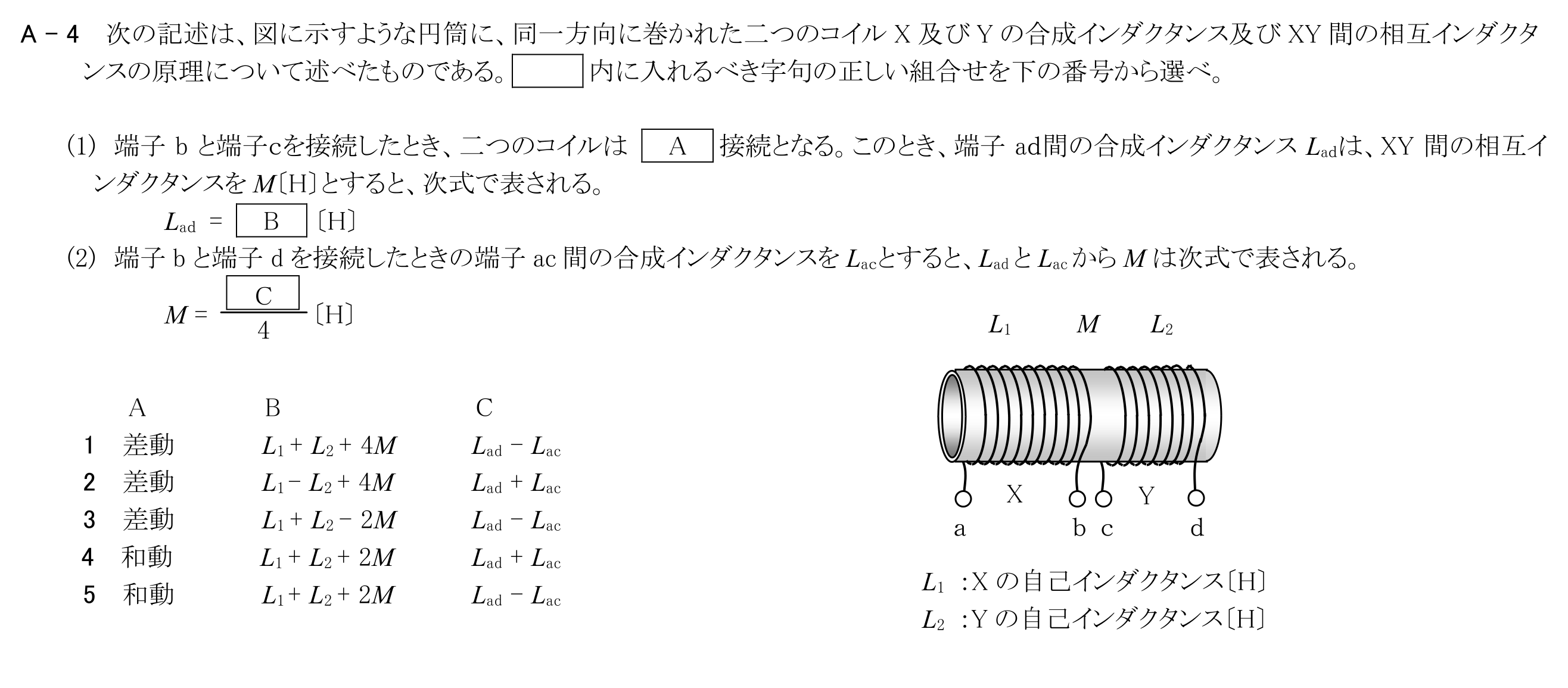

次の記述は、図に示すような円筒に、同一方向に巻かれた二つのコイルX及びYの合成インダクタンス及びXY間の相互インダクタンスの原理について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。(1)端子bと端子cを接続したとき、二つのコイルはA接続となる。このとき、端子ad間の合成インダクタンスLadは、XY間の相互インダクタンスをM〔H〕とすると、次式で表される。Lad=B〔H〕(2)端子bと端子dを接続したときの端子ac間の合成インダクタンスをLacとすると、LadとLacからMは次式で表される。M=C/4〔H〕
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
