2026年1月無線工学の基礎
A-5

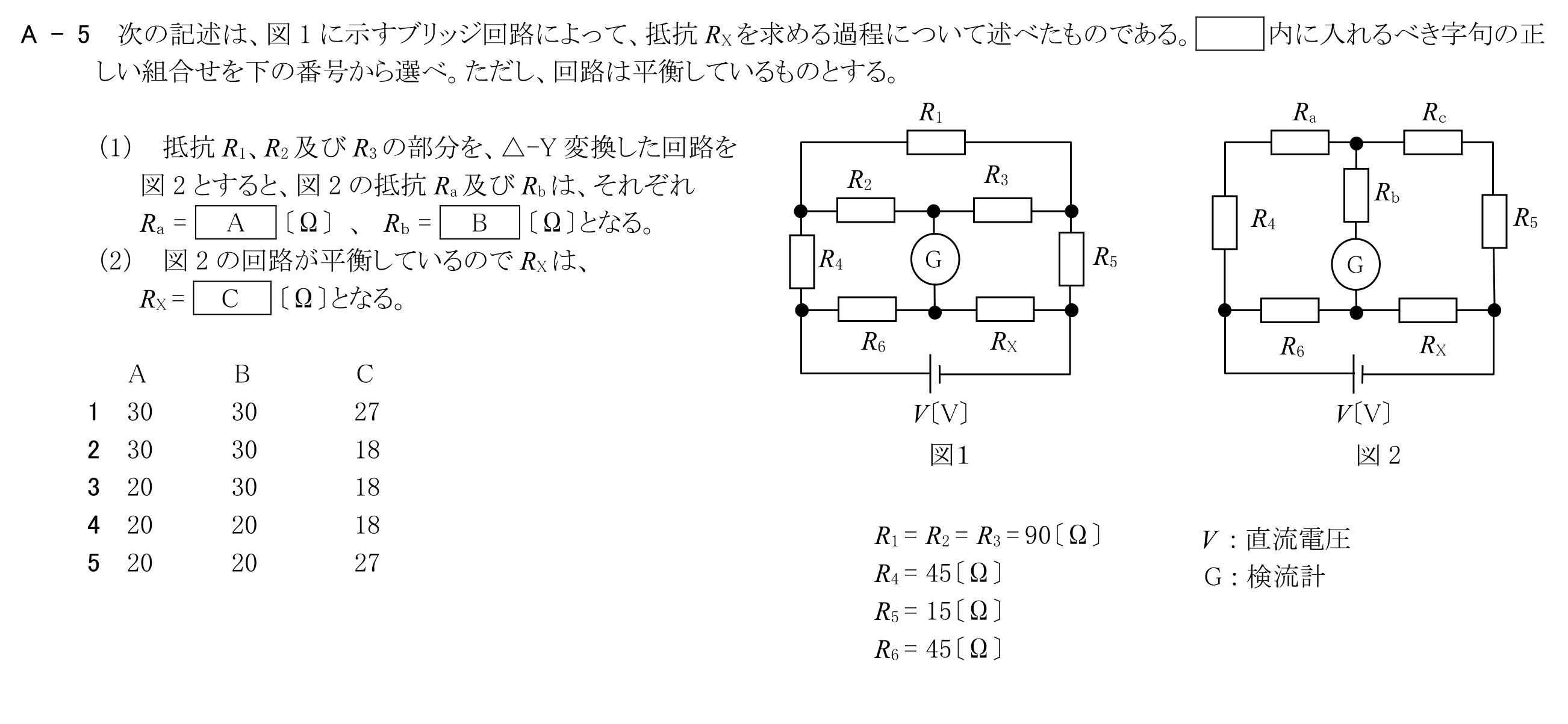

次の記述は、図1に示すブリッジ回路によって、抵抗RXを求める過程について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、回路は平衡しているものとする。(1)抵抗R1、R2及びR3の部分を、△-Y変換した回路を図2とすると、図2の抵抗Ra及びRbは、それぞれRa=A〔Ω〕、Rb=B〔Ω〕となる。(2)図2の回路が平衡しているのでRXは、RX=C〔Ω〕となる。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
