2026年1月無線工学の基礎
A-13

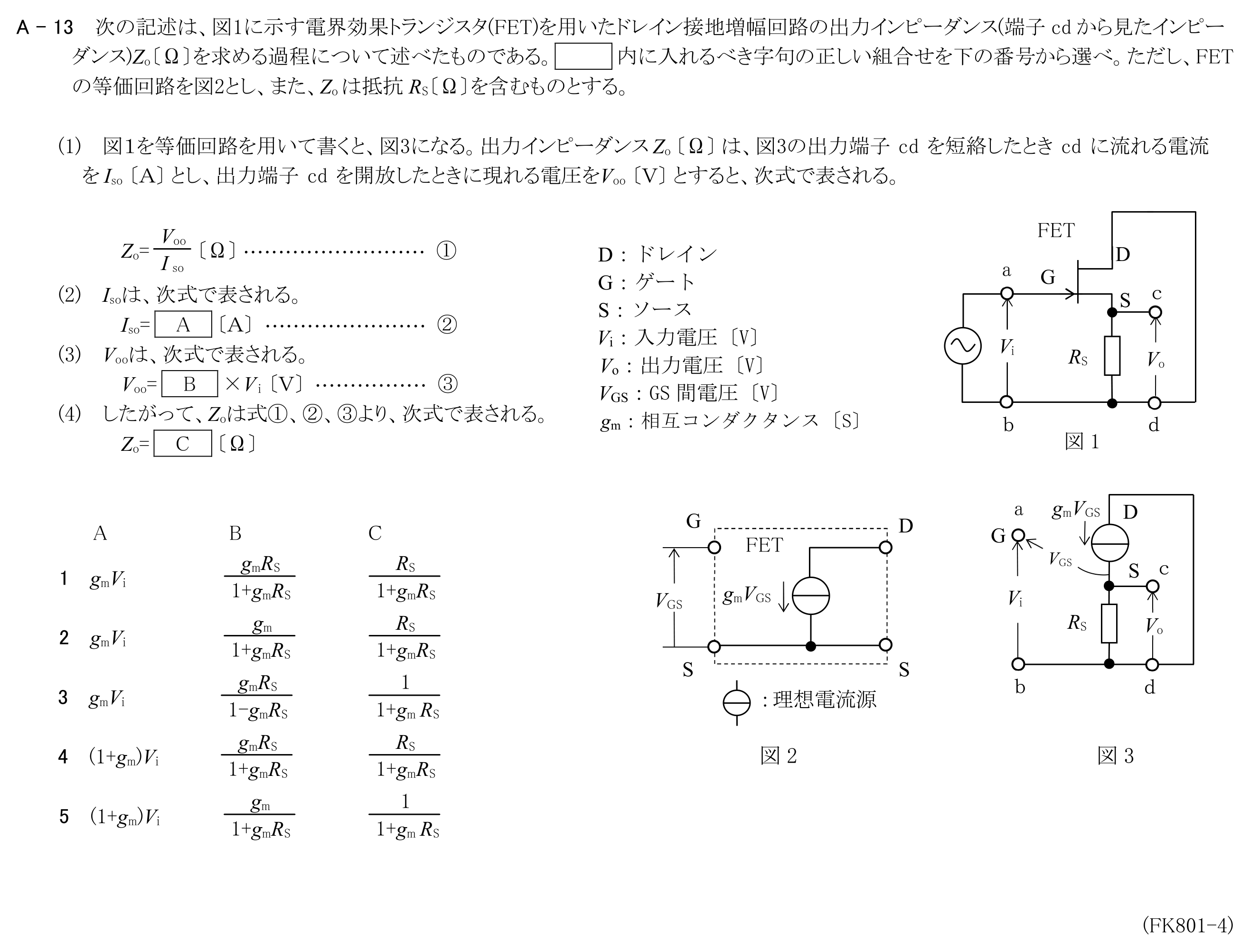

次の記述は、図1に示す電界効果トランジスタ(FET)を用いたドレイン接地増幅回路の出力インピーダンス(端子cdから見たインピーダンス)Zo〔Ω〕を求める過程について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、FETの等価回路を図2とし、また、Zoは抵抗RS〔Ω〕を含むものとする。(1)図1を等価回路を用いて書くと、図3になる。出力インピーダンスZo〔Ω〕は、図3の出力端子cdを短絡したときcdに流れる電流をIso〔A〕とし、出力端子cdを開放したときに現れる電圧をVoo〔V〕とすると、次式で表される。Zo=Voo/Iso〔Ω〕(2)Isoは、次式で表される。Iso=A〔A〕(3)Vooは、次式で表される。Voo=B×Vi〔V〕(4)したがって、Zoは式①、②、③より、次式で表される。Zo=C〔Ω〕
この問題で問われるポイント
論点は「半導体・電子管」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
