2026年7月無線工学の基礎
A-12

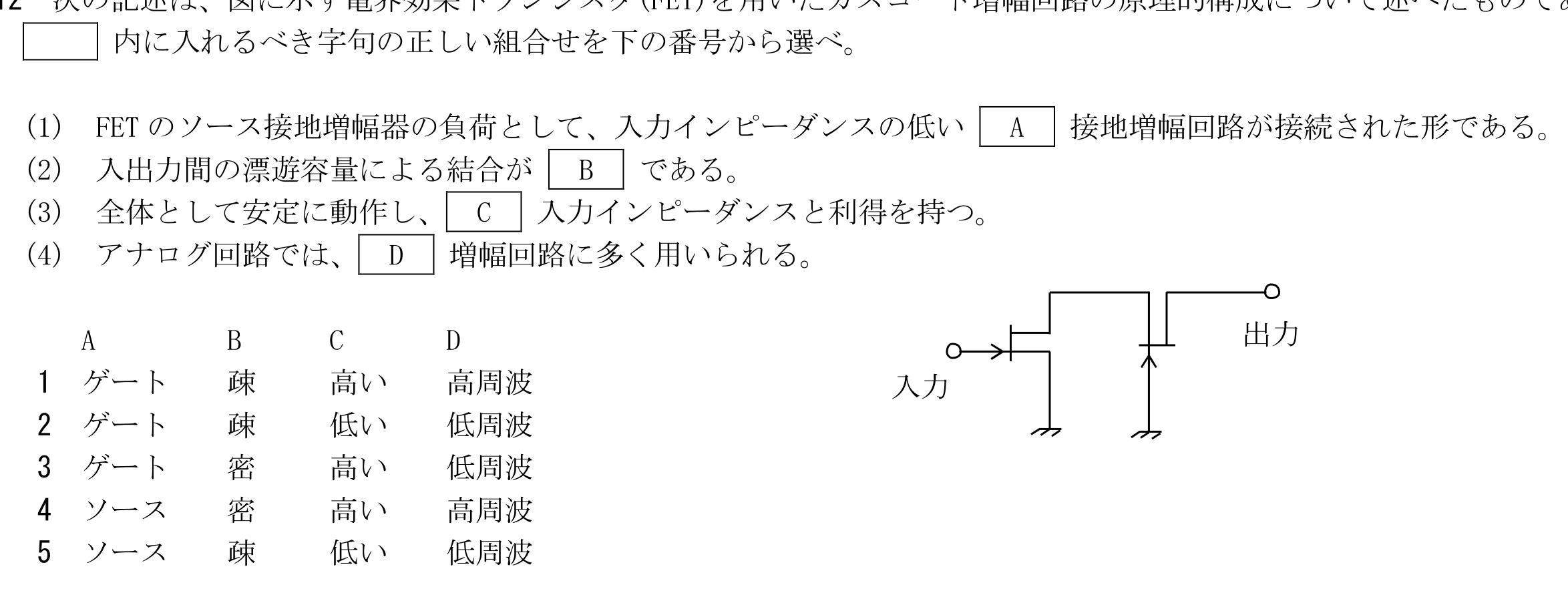

次の記述は、図に示す電界効果トランジスタ(FET)を用いたカスコード増幅回路の原理的構成について述べたものである。内に入れるべき字句の正しい組合せを選べ。(1)FETのソース接地増幅器の負荷として、入力インピーダンスの低いA接地増幅回路が接続された形である。(2)入出力間の漂遊容量による結合がBである。(3)全体として安定に動作し、C入力インピーダンスと利得を持つ。(4)アナログ回路では、D増幅回路に多く用いられる。
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
