2026年7月無線工学の基礎
B-3

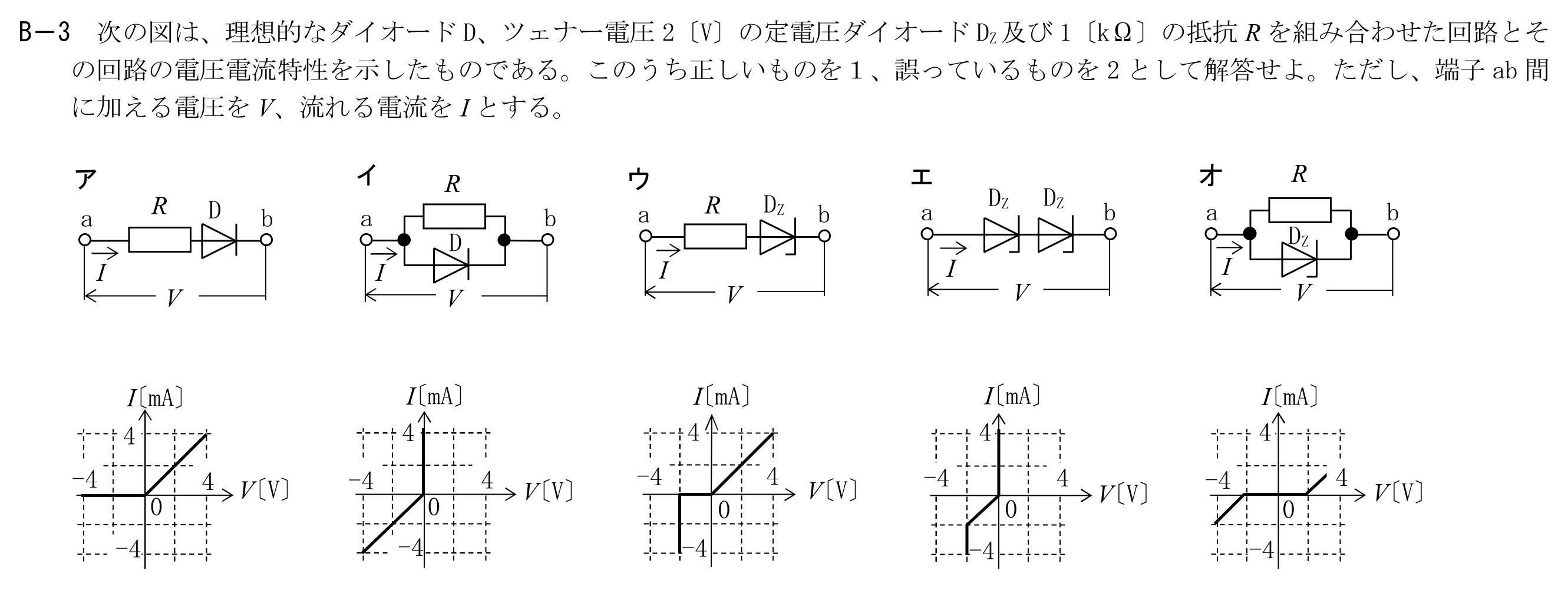

次の図は、理想的なダイオードD、ツェナー電圧2〔V〕の定電圧ダイオードDZ及び1〔kΩ〕の抵抗Rを組み合わせた回路とその回路の電圧電流特性を示したものである。このうち正しいものを1、誤っているものを2として解答せよ。ただし、端子ab間に加える電圧をV、流れる電流をIとする。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 正しい2 誤り
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「誤っているもの」を1つ選ぶ設問です。
