一陸技 2026年7月 無線工学の基礎 A-4

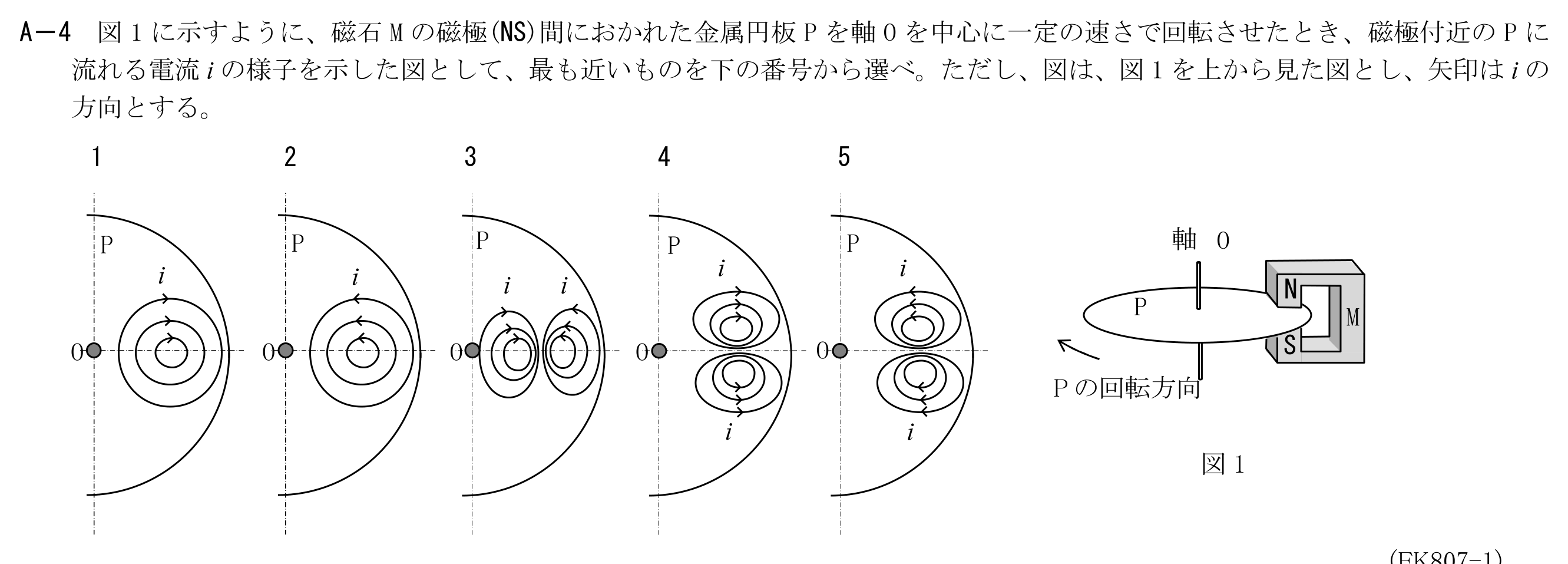

図1に示すように、磁石Mの磁極(NS)間におかれた金属円板Pを軸0を中心に一定の速さで回転させたとき、磁極付近のPに流れる電流iの様子を示した図として、最も近いものを選べ。ただし、図は、図1を上から見た図とし、矢印はiの方向とする。
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
