2026年7月無線工学の基礎

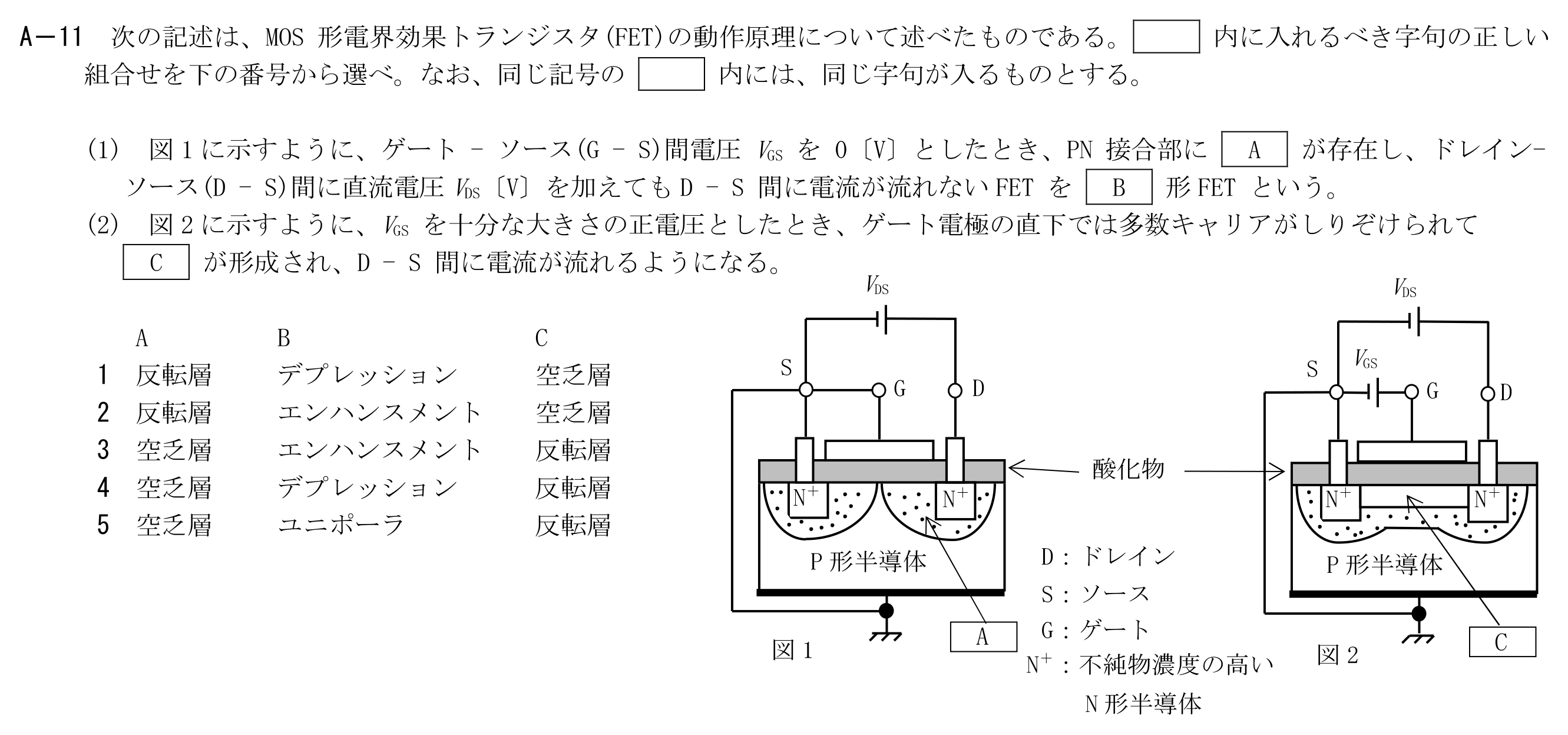

A-11
次の記述は、MOS形電界効果トランジスタ(FET)の動作原理について述べたものである。内に入れるべき字句の正しい組合せを選べ。なお、同じ記号の内には、同じ字句が入るものとする。(1)図1に示すように、ゲート-ソース(G-S)間電圧VGSを0〔V〕としたとき、PN接合部にAが存在し、ドレイン-ソース(D-S)間に直流電圧VDS〔V〕を加えてもD-S間に電流が流れないFETをB形FETという。(2)図2に示すように、VGSを十分な大きさの正電圧としたとき、ゲート電極の直下では多数キャリアがしりぞけられてCが形成され、D-S間に電流が流れるようになる。
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
