一陸技 2026年1月 無線工学の基礎 A-18

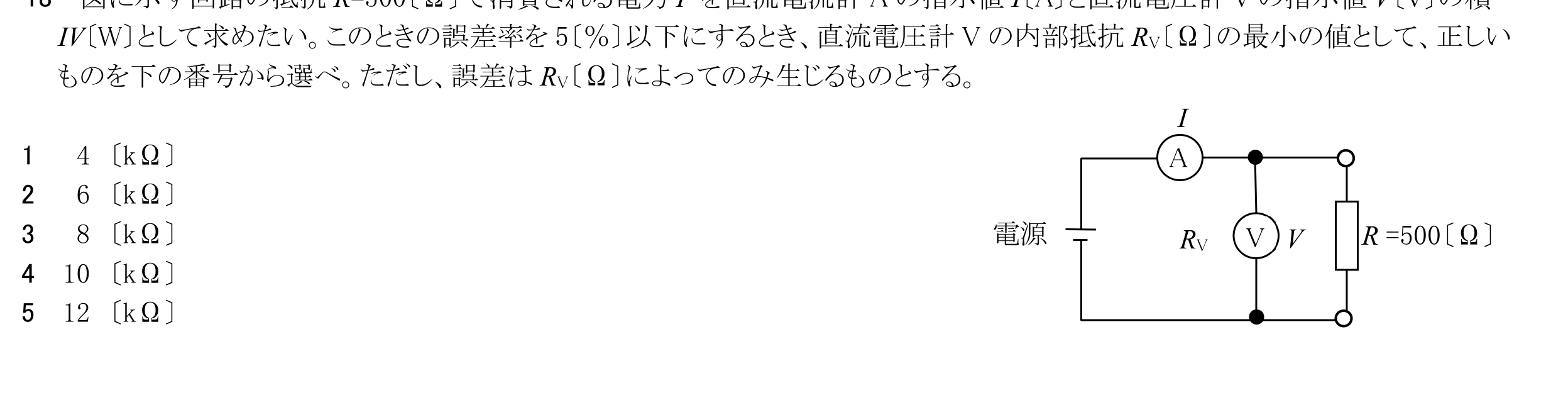

図に示す回路の抵抗R=500〔Ω〕で消費される電力PをI直流電流計Aの指示値I〔A〕と直流電圧計Vの指示値V〔V〕の積IV〔W〕として求めたい。このときの誤差率を5〔%〕以下にするとき、直流電圧計Vの内部抵抗RV〔Ω〕の最小の値として、正しいものを下の番号から選べ。ただし、誤差はRV〔Ω〕によってのみ生じるものとする。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
