一陸技 2026年1月 無線工学の基礎 A-19

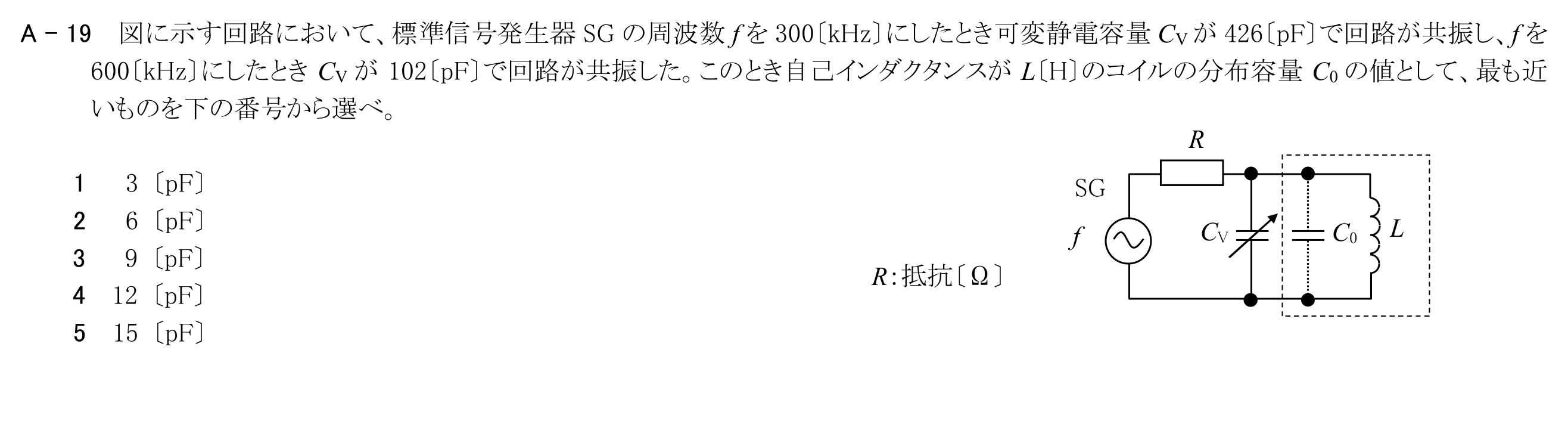

図に示す回路において、標準信号発生器SGの周波数fを300〔kHz〕にしたとき可変静電容量CVが426〔pF〕で回路が共振し、fを600〔kHz〕にしたときCVが102〔pF〕で回路が共振した。このとき自己インダクタンスがL〔H〕のコイルの分布容量C0の値として、最も近いものを下の番号から選べ。
この問題で問われるポイント
論点は「測定」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
