2026年1月無線工学の基礎
B-5

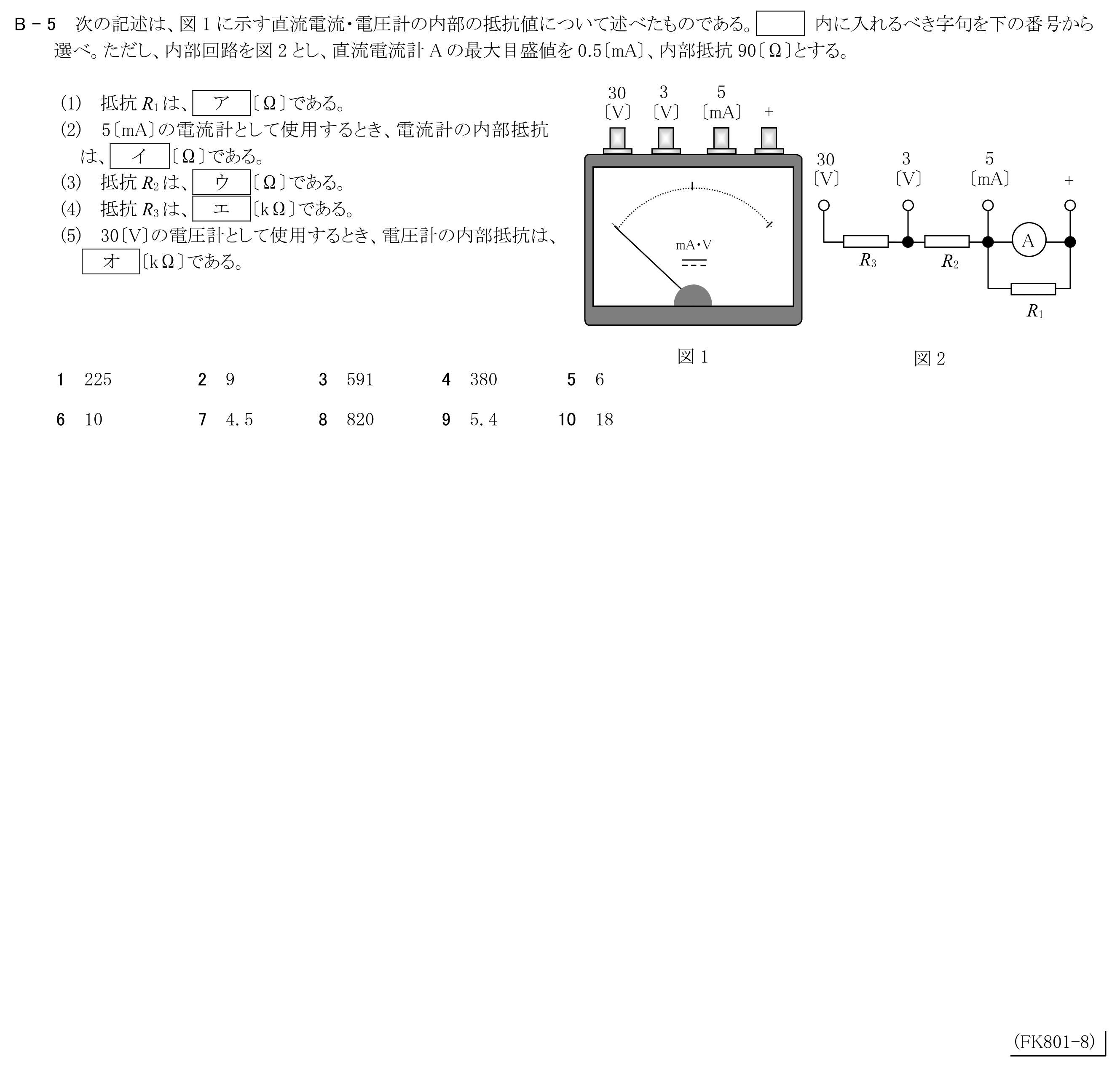

次の記述は、図1に示す直流電流・電圧計の内部の抵抗値について述べたものである。内に入れるべき字句を下の番号から選べ。ただし、内部回路を図2とし、直流電流計Aの最大目盛値を0.5〔mA〕、内部抵抗90〔Ω〕とする。(1)抵抗R1は、ア〔Ω〕である。(2)5〔mA〕の電流計として使用するとき、電流計の内部抵抗は、イ〔Ω〕である。(3)抵抗R2は、ウ〔Ω〕である。(4)抵抗R3は、エ〔kΩ〕である。(5)30〔V〕の電圧計として使用するとき、電圧計の内部抵抗は、オ〔kΩ〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 2252 93 5914 3805 66 107 4.58 8209 5.410 18
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「測定」です。 用語や制度・原理を正確に理解できているかがポイントです。
