2026年1月無線工学の基礎
B-4

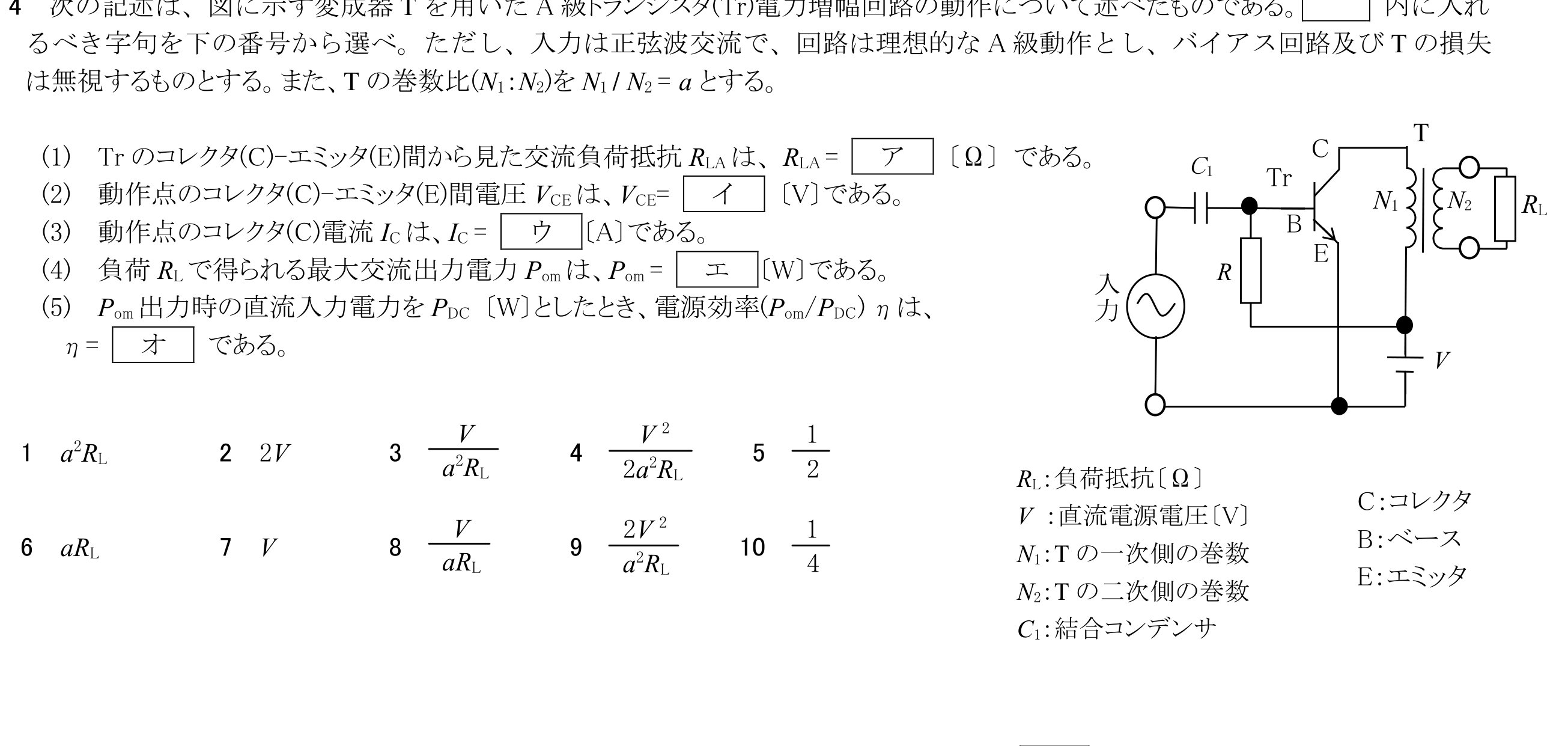

次の記述は、図に示す変成器Tを用いたA級トランジスタ(Tr)電力増幅回路の動作について述べたものである。内に入れるべき字句を下の番号から選べ。ただし、入力は正弦波交流で、回路は理想的なA級動作とし、バイアス回路及びTの損失は無視するものとする。また、Tの巻数比(N1:N2)をN1/N2=aとする。(1)TrのコレクタC-エミッタE間から見た交流負荷抵抗RLAは、RLA=ア〔Ω〕である。(2)動作点のコレクタC-エミッタE間電圧VCEは、VCE=イ〔V〕である。(3)動作点のコレクタC電流ICは、IC=ウ〔A〕である。(4)負荷RLで得られる最大交流出力電力Pomは、Pom=エ〔W〕である。(5)Pom出力時の直流入力電力をPDC〔W〕としたとき、電源効率(Pom/PDC)ηは、η=オである。

選択肢(各空欄はこの中から1つずつ選ぶ)
1 a2RL2 2V3 V/a2RL4 V2/2a2RL5 1/26 aRL7 V8 2V2/a2RL9 1/a2RL10 1/4
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「半導体・電子管」です。 用語や制度・原理を正確に理解できているかがポイントです。
同じ論点の関連問題
- 次の図は、理想的なダイオードD、ツェナー電圧2〔V〕の定電圧ダイオードDZ及び1〔kΩ〕の抵抗Rを組み合わせた回路とその回路の電圧電流特性を示したものである。このうち正しいものを1、誤っているものを2として解答せよ。ただし、端子ab間に加える電圧をV、流れる電流をIとする。無線工学の基礎 問3
- 図1に示すように、磁石Mの磁極(NS)間におかれた金属円板Pを軸0を中心に一定の速さで回転させたとき、磁極付近のPに流れる電流iの様子を示した図として、最も近いものを選べ。ただし、図は、図1を上から見た図とし、矢印はiの方向とする。無線工学の基礎 問4
- 次の記述は、マイクロ波(SHF)帯やミリ波(EHF)帯の回路に用いられる電子管及び半導体素子について述べたものである。内に入れるべき字句の正しい組み合わせを選べ。(1)進行波管は、界磁コイル内に置かれたAの作用を利用し、雑音の少ない広帯域の増幅が可能である。(2)インパットダイオードは、PN接合のなだれ現象とキャリアの走行時間効果によるB抵抗特性を利用し発振する。(3)ガンダイオードは、GaAs(ガリウムヒ素)半導体などに強い直流Cを加えたときに生じるガン効果により発振する。無線工学の基礎 問10
