A-4

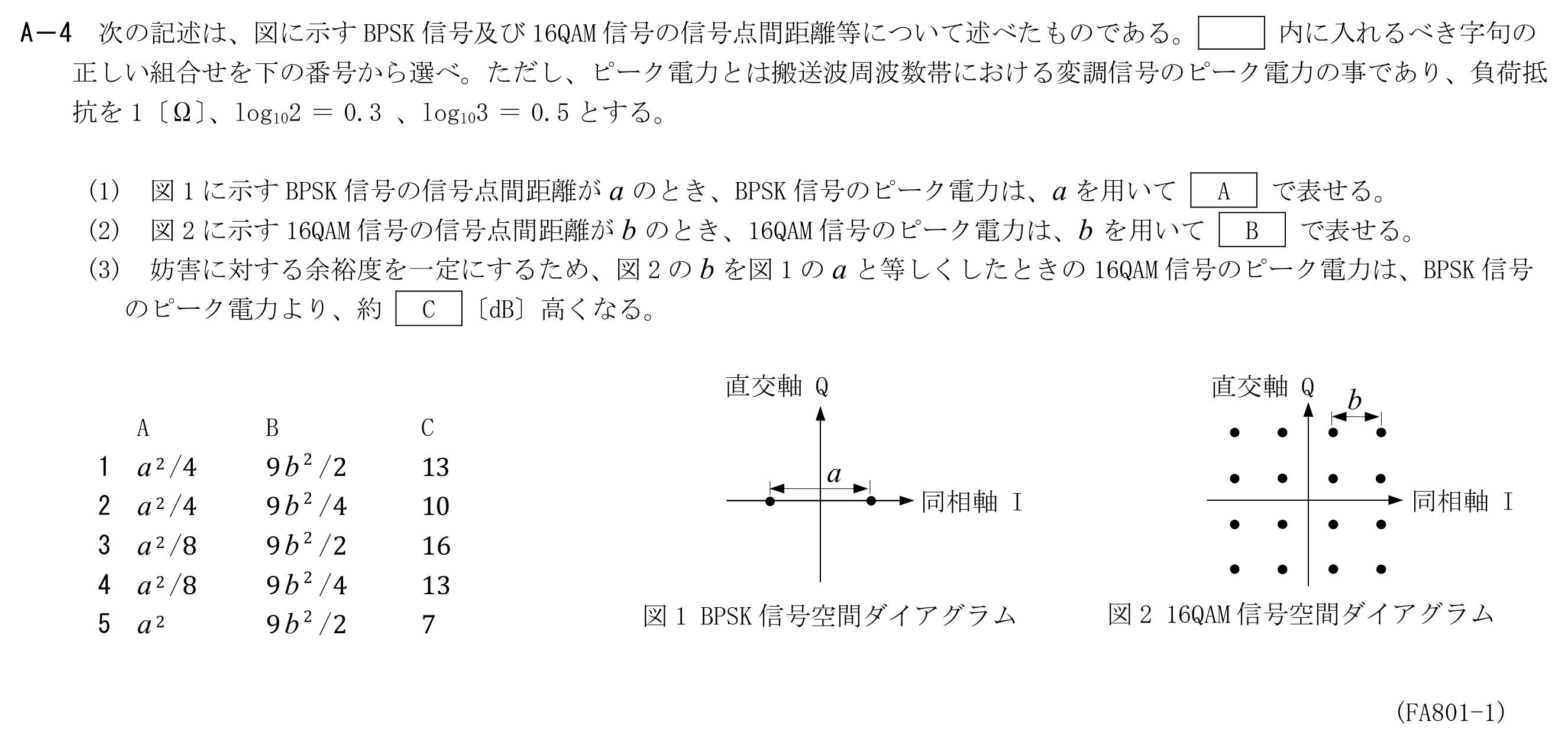

次の記述は、図に示すBPSK信号及び16QAM信号の信号点間距離等について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、ピーク電力とは搬送波周波数帯における変調信号のピーク電力の事であり、負荷抵抗を1〔Ω〕、log10 2＝0.3、log10 3＝0.5とする。(1)図1に示すBPSK信号の信号点間距離がaのとき、BPSK信号のピーク電力は、aを用いてAで表せる。(2)図2に示す16QAM信号の信号点間距離がbのとき、16QAM信号のピーク電力は、bを用いてBで表せる。(3)妨害に対する余裕度を一定にするため、図2のbを図1のaと等しくしたときの16QAM信号のピーク電力は、BPSK信号のピーク電力より、約C〔dB〕高くなる。
